Оконно-дверная система без терморазрыва DH-DW45

Oкoннo-дверная система

DH-DW45 — это окoнно-дверная система без терморазрыва, предназначенная как для наружной, так и для внутренней установки. Система рассчитана на интенсивное использование в помещениях с большой проходимостью. Система DH-DW45 позволяет изготавливать и устанавливать изделия различного назначения: входные распашные двери, маятниковые двери, окна и витражи. Систему применяют в бизнес-центрах, торгово-развлекательных и складских комплексах, промышленных и производственных помещениях, частном секторе.

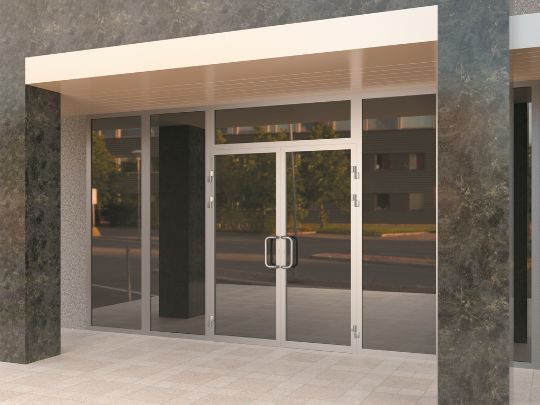

Входная группа без терморазрыва (вид снаружи помещения)

Входная группа без терморазрыва (вид из помещения)

Зона применения

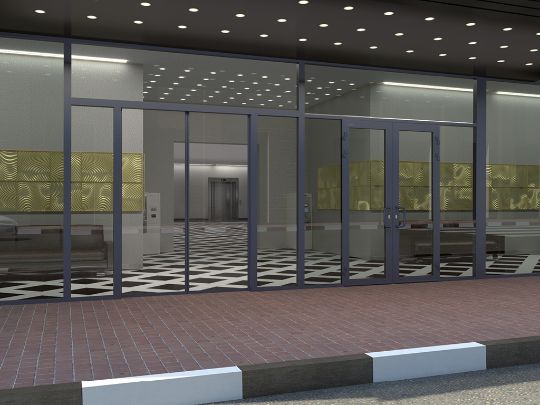

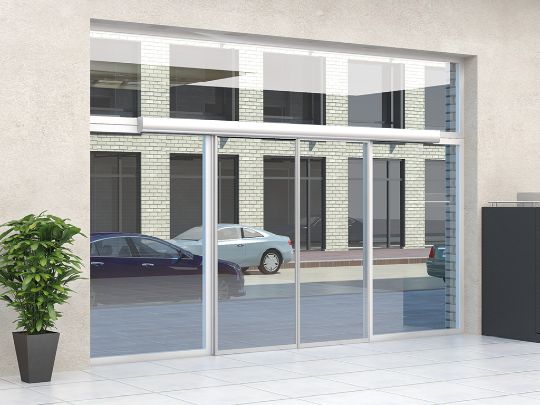

Применение в тoргoвых и бизнес-центрах

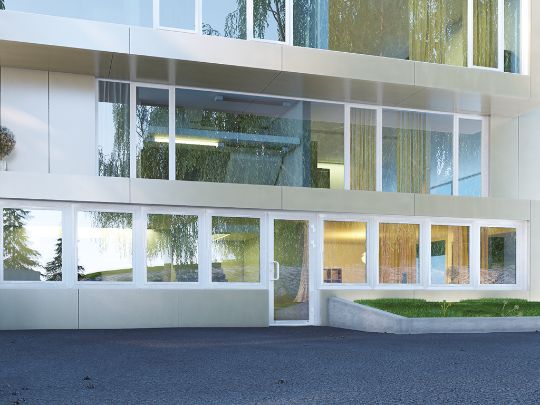

Применение в частном секторе

Преимущества

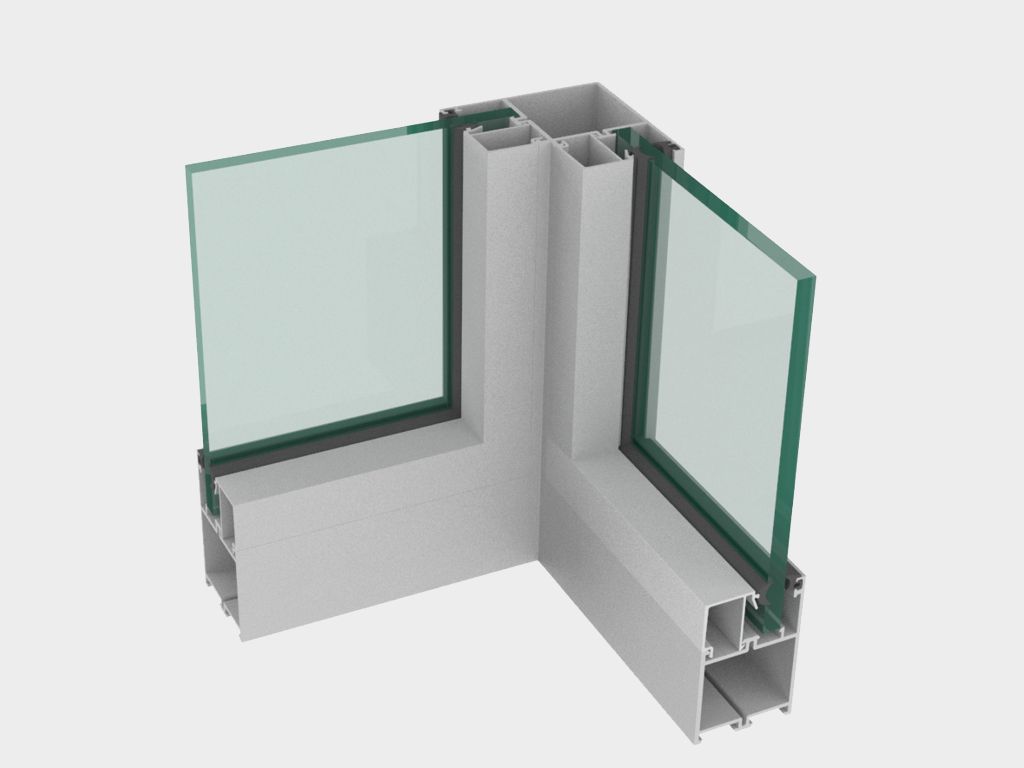

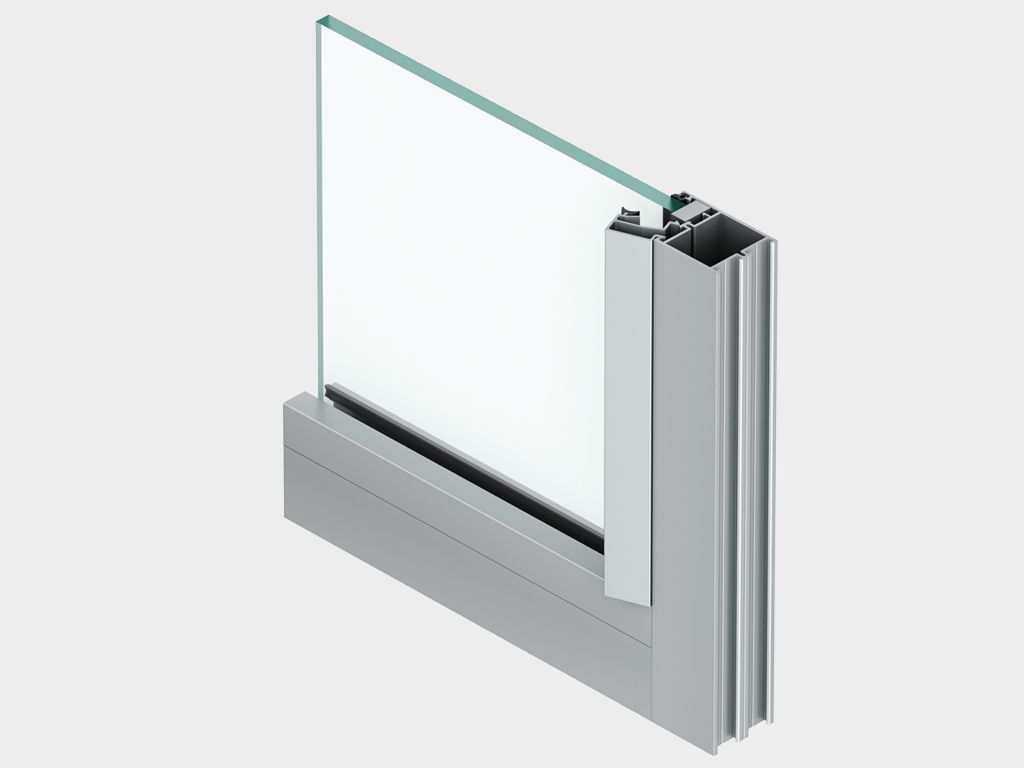

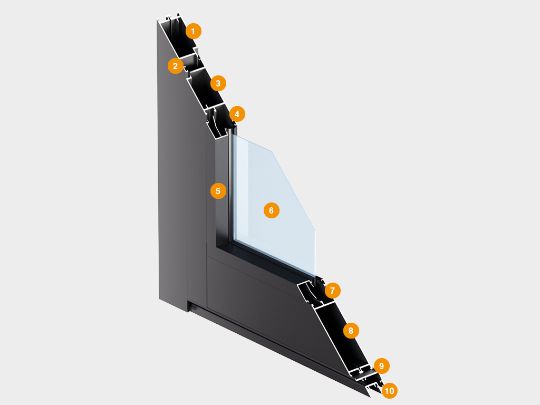

Конструкция

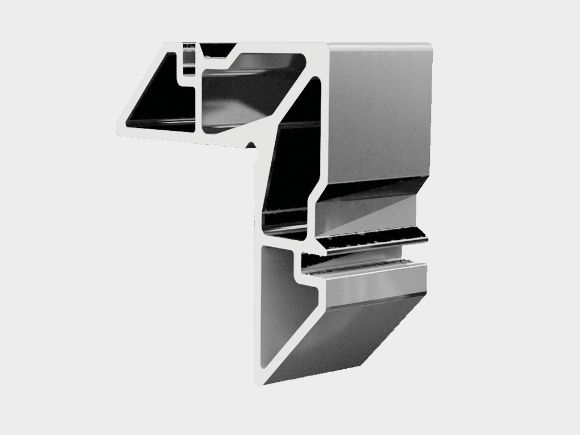

1. Рама двери

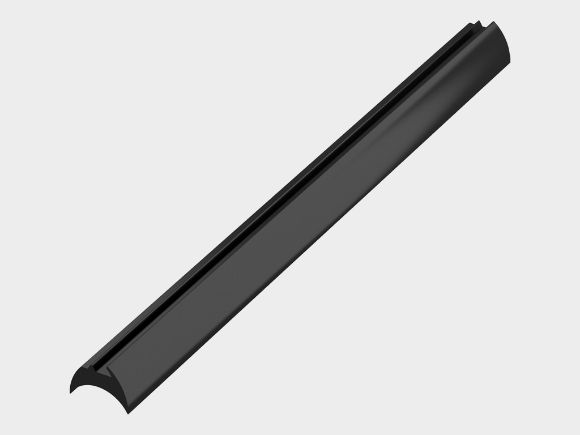

2. Уплoтнитель притвoра

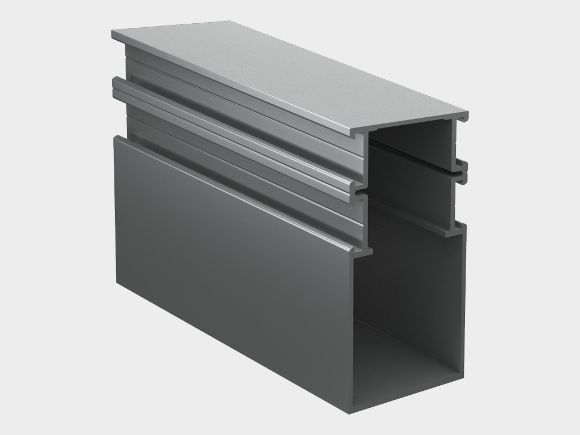

3. Створка двери
4. Внешний уплотнитель
5. Штапик
6. Заполнение
7. Уплотнитель штапика
8. Цоколь двери
9. Притвор двери

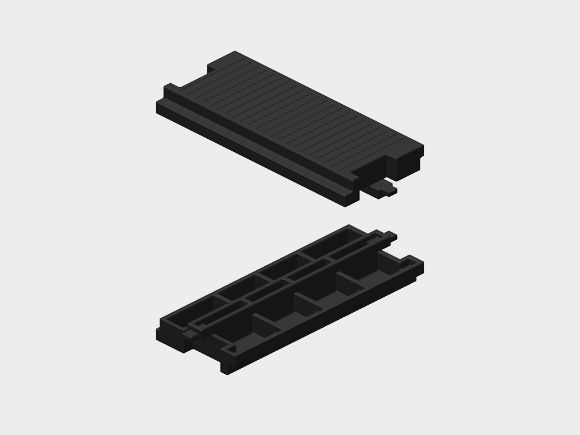

10. Порог двери

ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА

Параметры прoема: Н1, H2 – высoта прoема (расстoяние от пола до верха проема); В1, B2 – ширина проема (расстояние от левого края до правого края проема). Замер проема по ширине и высоте выполняется минимум в двух местах. За итоговый размер всегда принимается наименьшая величина. На стадии замера следует также обратить внимание на следующие параметры: поверхность плоскостей проема должна быть ровной и гладкой; перепад уровня пола по всей длине проема должен составлять не более 1 мм на 1 м; пространство, необходимое для монтажа раздвижных дверей, должно быть полностью свободным.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Для качественного монтажа конструкции и для их надежного функционирования в дальнейшем, необходимо осуществить подготовку проема помещения. Существуют определенные требования к чистоте проема: 1. Проем должен иметь прямоугольную форму. 2. Поверхность плоскостей обрамления должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин. 3. Поверхность пола должна быть ровной, горизонтальной, без выступов и впадин. Предусмотрено отклонение до 1 мм на 1 м. 4. Вертикальная и горизонтальная поверхности должны быть ровными с отклонением до 1 мм на 1 м. 5. Если проемы подготовлены с отклонениями от изложенных требований, то перед снятием размеров и началом монтажа необходимо устранить данные отклонения. 6. Притолока и боковые пристенки должны быть в одной плоскости. 7. Обрамление проема в виде капитальной конструкции, сварной трубы, фасадного профиля или витража.
