Каркасные здания ферменного типа

Каркасные здания

Каркасные здания DoorHan ферменного типа из прокатных профилей обладают множеством преимуществ. Они отличаются простотой и высокой скоростью монтажа, наличием дополнительного пространства для коммуникаций, кроме того, могут быть применены в зданиях со II степенью огнестойкости без дополнительных мероприятий по огнезащите элементов покрытия. Детальная проработка комплектующих с использованием современных средств проектирования и комплексная поставка материалов позволяют поддержать требуемый темп строительства, а также обеспечить его выгодную стоимость. Сфера применения стандартных зданий DoorHan ферменного типа включает все ниши рынка быстровозводимых зданий: склады, ангары, производственные цеха, выставочные и торговые павильоны, спортивные и другие инфраструктурные объекты. Выбирая каркасные здания ферменного типа DoorHan, вы получаете полнокомплектное здание от ведущего отечественного производителя инженерных систем, отличающееся надежностью, долговечностью, простотой и удобством монтажа.

Общий вид

Габаритные размеры здания

Зона применения

Здания производственного назначения

Здания складского назначения

Здания для логистики

Здания для сельского хозяйства

Здания спортивного назначения

Торговые павильоны

Преимущества

Конструкция

1. Стропильная ферма
2. Колонна
3. Стойка торцевой рама
4. Балка торцевой рамы
5. Связь вертикальная
6. Связь горизонтальная
7. Подкрановая балка
8. Распорки по нижнему поясу фермы
9. Распорки по верхнему поясу фермы

ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА

1. Подготовить места складирования элементов полнокомплектного здания.
2. Обеспечить строительную площадку техникой и оборудованием, необходимыми для выполнения работ по монтажу полнокомплектного здания.
3. Выполнить необходимые работы нулевого цикла.
4. Выполнить выноску осей здания на местность.
5. Произвести заливку фундаментов под несущий каркас и установить анкерные болты в проектное положение.
6. Выполнить геодезическую съемку верха фундаментов и определить возможные отклонения положения анкерных болтов от проектного.
7. Результаты геодезической съемки оформить надлежащим образом.
8. В случае наличия отклонений положения анкерных болтов от проектного выслать информацию в проектный отдела компании DoorHan для принятия решения по последующему монтажу конструкций.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
1. Фундаменты должны быть запроектированы таким образом, чтобы воспринять все необходимые нагрузки от несущих и ограждающих конструкций полнокомплектного здания. 2. Отклонения положения осей строящегося объекта от проектных не допускаются. 3. Отклонения положения анкерных болтов от проектного допускаются не более чем на 3 мм. 4. При проведении монтажных работ необходимо соблюдать требования по технике безопасности.

Базовая комплектация

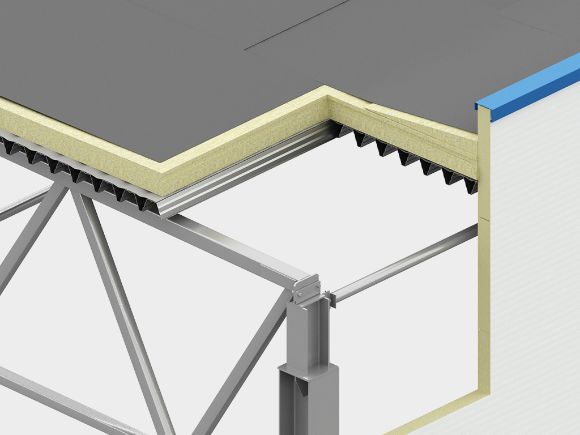

Ферма из прокатных профилей квадратного сечения

Базовая комплектация

Анкерный болты (группы)

Базовая комплектация

Болты соединений элементов несущего каркаса

Базовая комплектация

Прогоны стеновые и кровельные

Базовая комплектация

Подкрановая балка

Базовая комплектация

Ограждающие конструкции

Базовая комплектация

Парапет

Базовая комплектация

Доборные элементы, нащельники

Базовая комплектация

Окна

Базовая комплектация

Секционные промышленные ворота Размеры проема в свету (Ш х В, м): - сэндвич 2600х4120; 2800х3380; 2800х4420; 4000х4200; 4000х4520; 4000х4940 - профлист 2720х4180; 2920х3440; 2920х4480; 4120х4260; 4120х4580; 4120х5000

Базовая комплектация

Технические двери Размеры проема в свету (Ш х В, м): - сэндвич 1030х2080; 1200х2080; 1400х2080; 1600х2080; - профлист 980х2050; 1150х2050; 1350х2050; 1550х2050

Базовая комплектация

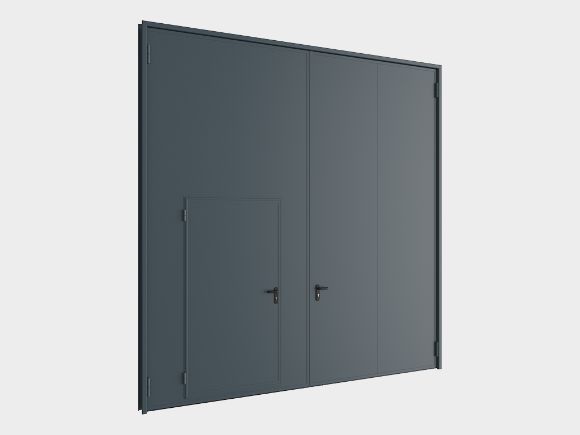

Распашные ворота Размеры проема в свету (Ш х В, м): - сэндвич 2600х4120; 2800х3380; 2800х4420; 4000х4200; 4000х4520; 4000х4940 - профлист 2720х4180; 2920х3440; 2920х4480; 4120х4260; 4120х4580; 4120х5000
