Каркасные здания рамного типа

Каркасные здания

Возведение каркасных зданий на основе рам из сварного двутаврового профиля с переменной высотой стенки давно является одной из наиболее эффективных технологий строительства. Каркасные здания рамного типа широко применяются на объектах производственного, складского, сельскохозяйственного, логистического, спортивного и торгового назначения. Высокое качество каркасных зданий DoorHan достигается благодаря комплексной системе автоматизации проектирования. Высокотехнологичное производство позволяет выпускать в месяц до 2 000 тонн металлоконструкций. Выбирая каркасные здания рамного типа DoorHan, вы получаете полнокомплектное здание от ведущего отечественного производителя инженерных систем, отличающееся надежностью, долговечностью, простотой и удобством монтажа.

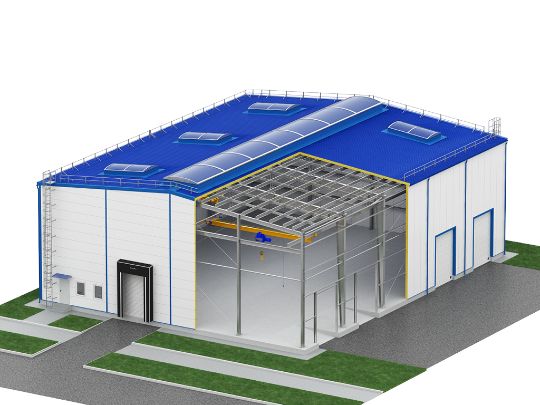

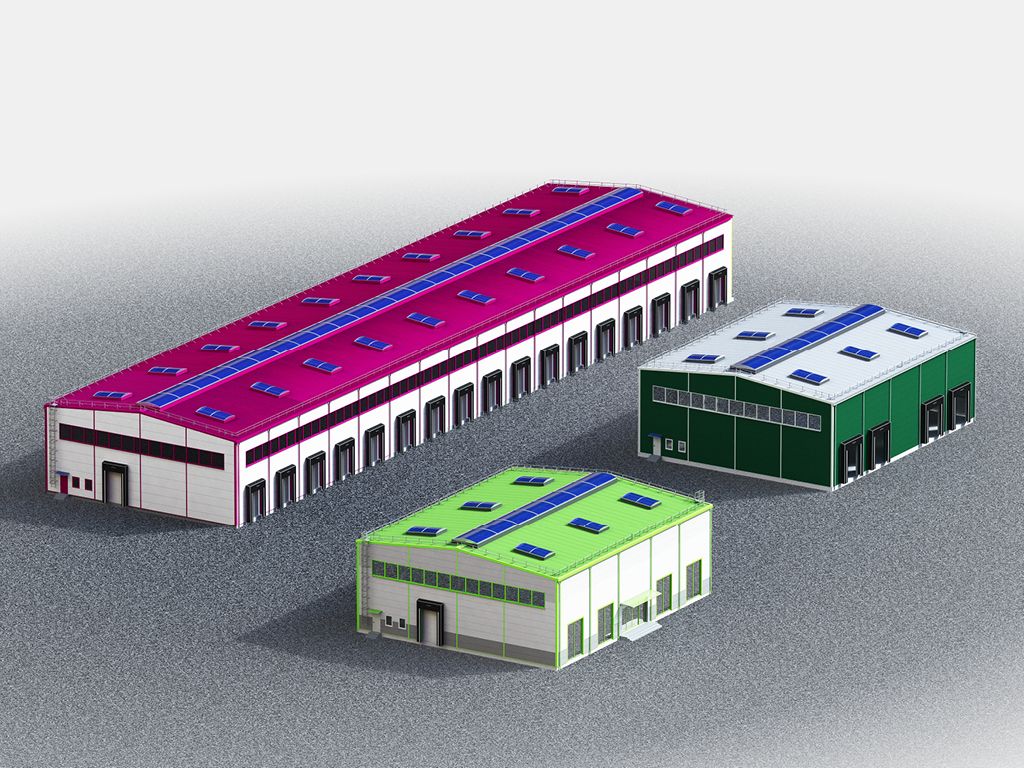

Внешний вид здания

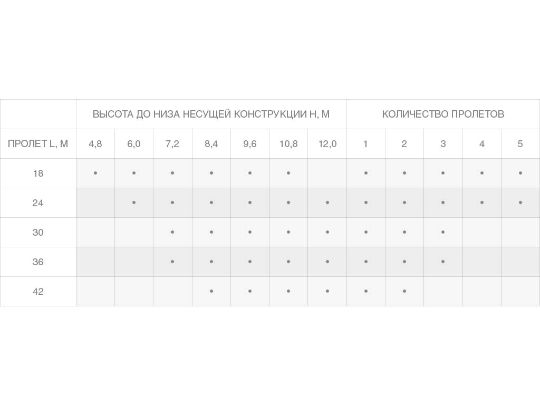

Габаритные размеры здания

Зона применения

Здания производственного назначения

Здания складского назначения

Здания для логистики

Здания для сельского хозяйства

Здания спортивного назначения

Торговые павильоны

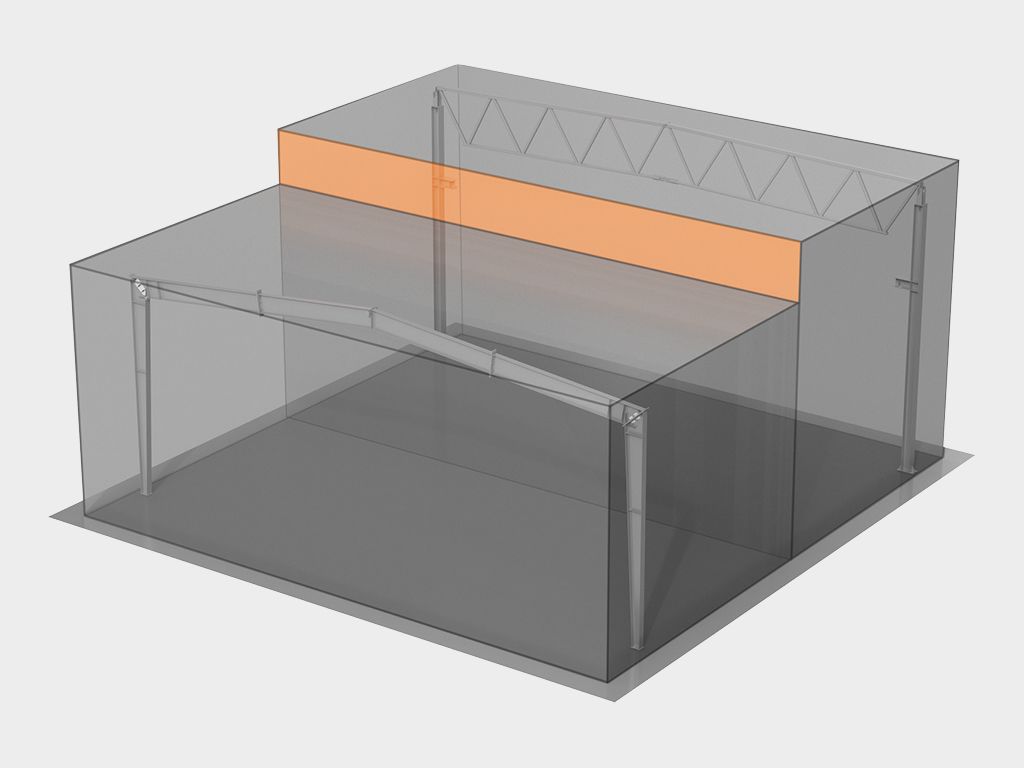

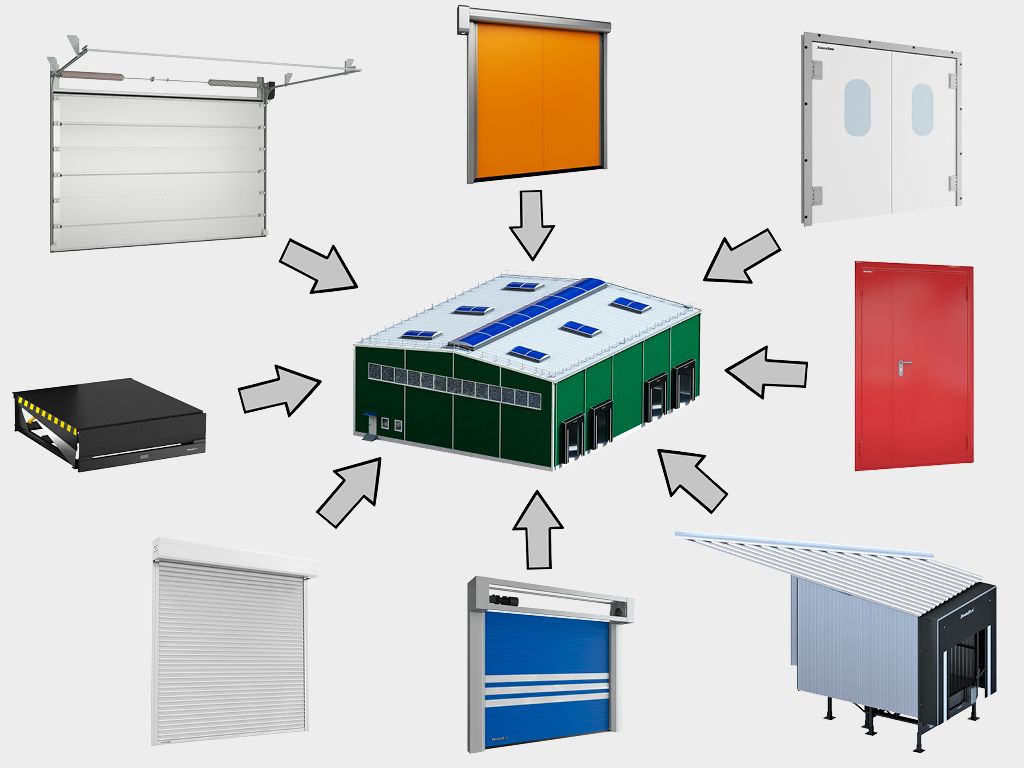

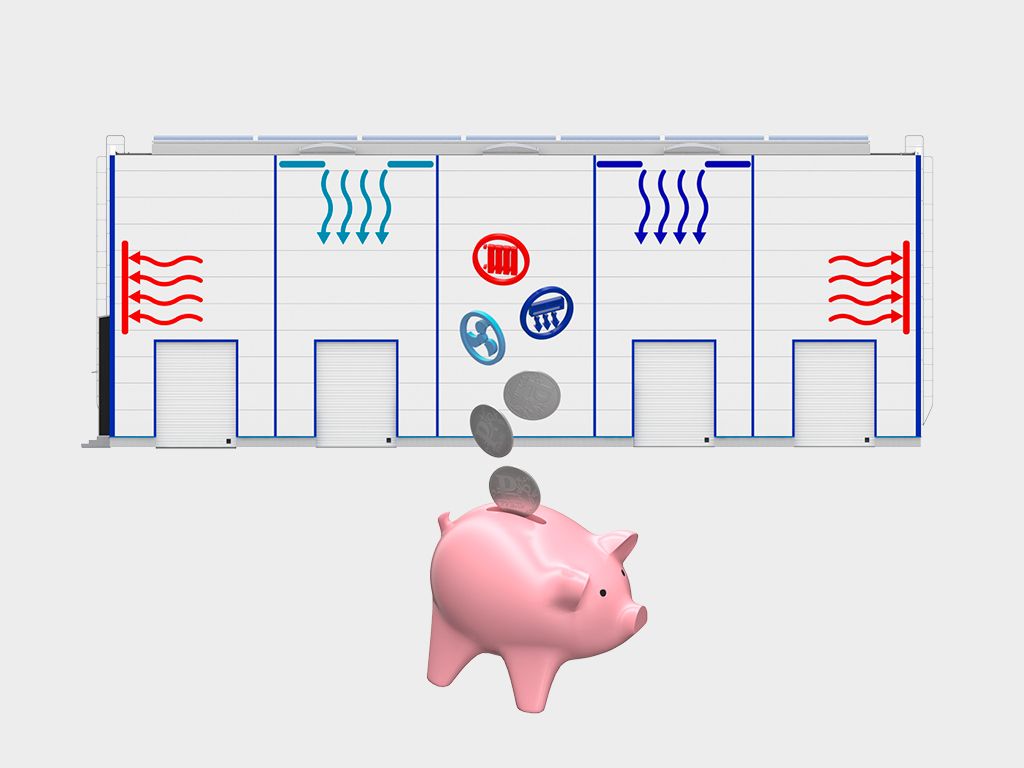

Преимущества

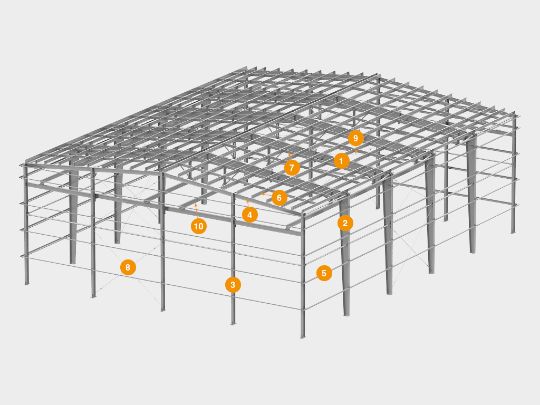

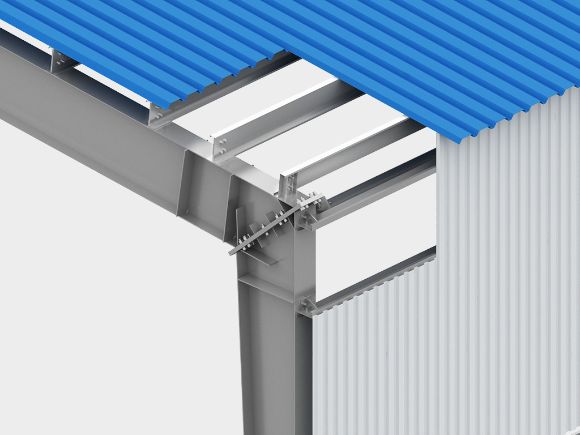

Конструкция

1. Ригель
2. Колонна
3. Стойка торцевой рамы
4. Балка торцевой рамы
5. Прогон стеновой
6. Прогон кровельный
7. Распорки прогонов
8. Связь вертикальная
9. Связь горизонтальная

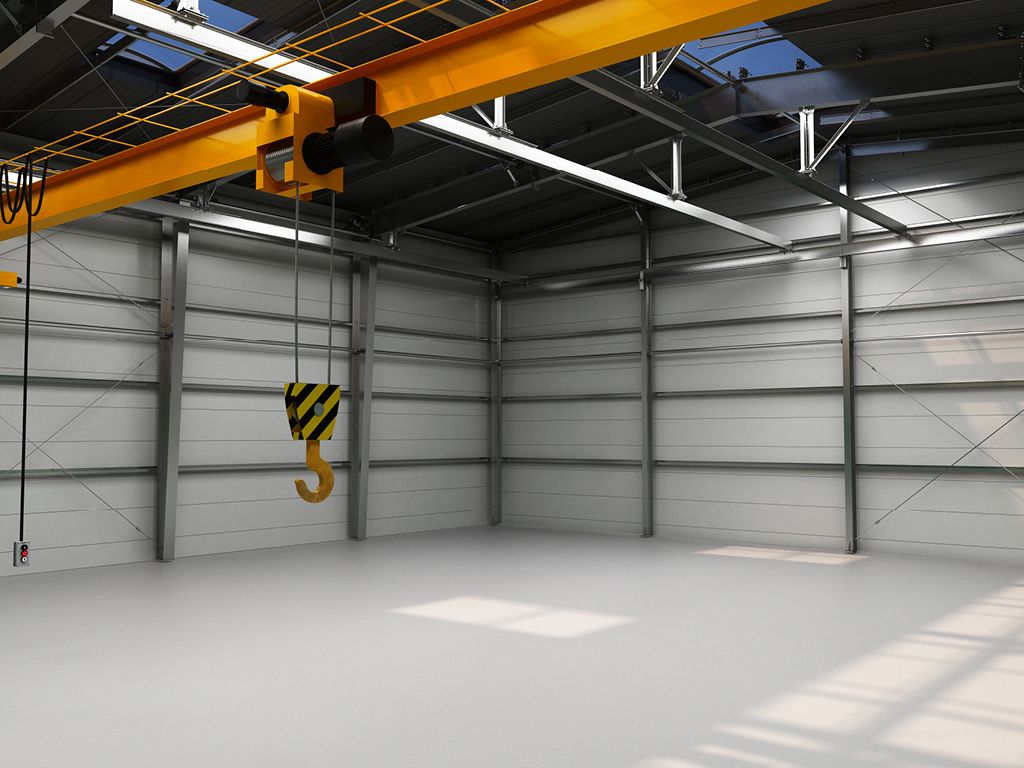

10. Монорельс

ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА

1. Подготовить места складирования элементов полнокомплектного здания.
2. Оборудовать строительную площадку техникой и оборудованием, необходимыми для выполнения работ по монтажу полнокомплектного здания.
3. Выполнить необходимые работы нулевого цикла.
4. Выполнить выноску осей здания на местность.
5. Произвести заливку фундаментов под несущий каркас и установить анкерные болты в проектное положение.
6. Выполнить геодезическую съемку верха фундаментов и определить возможные отклонения положения анкерных болтов от проектного.
7. Результаты геодезической съемки оформить надлежащим образом.
8. В случае наличия отклонений положения анкерных болтов от проектного выслать информацию в проектный отдел компании DoorHan для принятия решения по последующему монтажу конструкций.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
1. Фундаменты должны быть запроектированы таким образом, чтобы воспринять все необходимые нагрузки от несущих и ограждающих конструкций полнокомплектного здания. 2. Отклонения положения осей строящегося объекта от проектных не допускается. 3. Отклонения положения анкерных болтов от проектного допускается не более чем на 3 мм. 4. При проведении монтажных работ необходимо соблюдать требования по технике безопасности.

Базовая комплектация

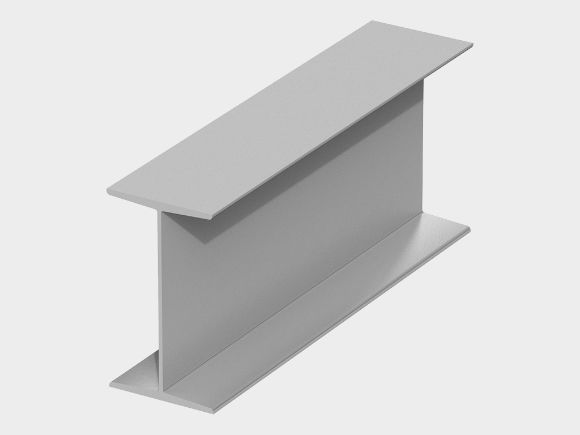

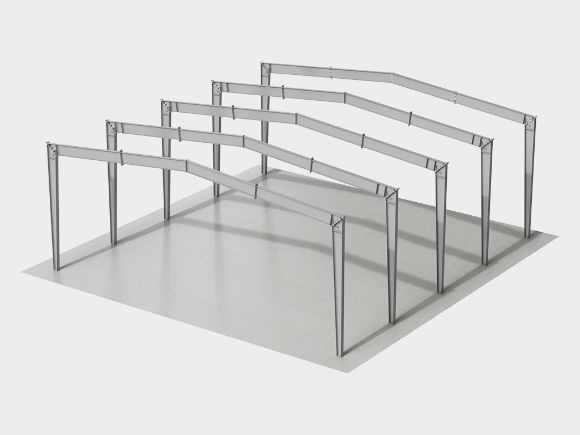

Рама из сварных профилей двутаврового сечения с переменной высотой стенки

Базовая комплектация

Анкерный болты (группы)

Базовая комплектация

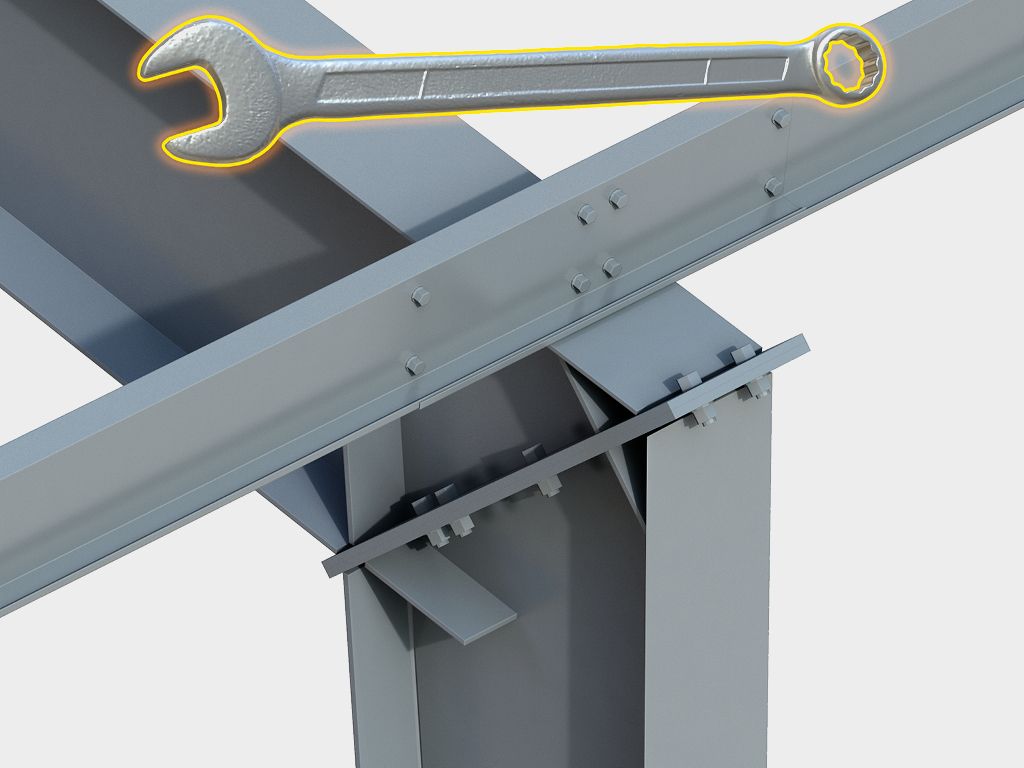

Болты соединений элементов несущего каркаса

Базовая комплектация

Прогоны стеновые и кровельные

Базовая комплектация

Монорельс

Базовая комплектация

Ограждающие конструкции

Базовая комплектация

Доборные элементы, нащельники

Базовая комплектация

Окна

Базовая комплектация

Секционные промышленные ворота
Размеры проема в свету (Ш х В, м):
сэндвич-панель - 2600х4120; 2800х3380; 2800х4420; 4000х4200; 4000х4520; 4000х4940
профлист - 2720х4180; 2920х3440; 2920х4480; 4120х4260; 4120х4580; 4120х5000

Базовая комплектация

Технические двери
Размеры проема в свету (Ш х В, м):
сэндвич-панели - 1030х2080; 1200х2080; 1400х2080; 1600х2080;
профлист - 980х2050; 1150х2050; 1350х2050; 1550х2050

Базовая комплектация

Распашные ворота
Размеры проема в свету (Ш х В, м):
сэндвич-панели - 2600х4120; 2800х3380; 2800х4420; 4000х4200; 4000х4520; 4000х4940
профлист - 2720х4180; 2920х3440; 2920х4480; 4120х4260; 4120х4580; 4120х5000
