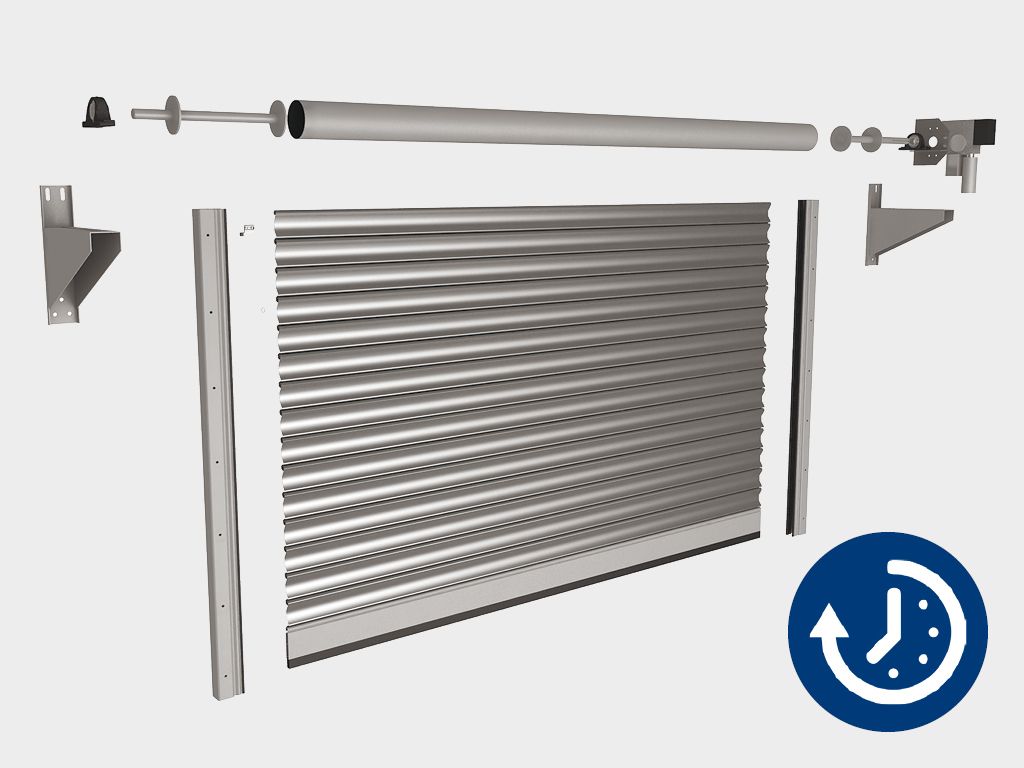

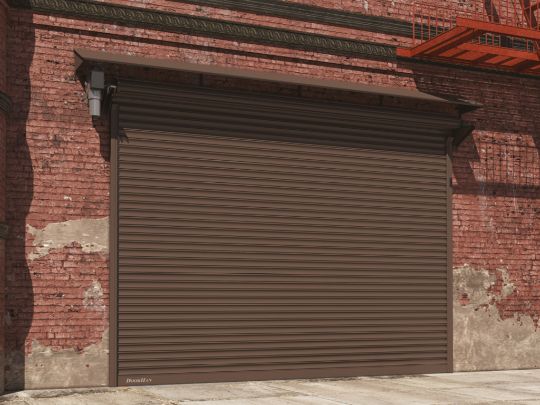

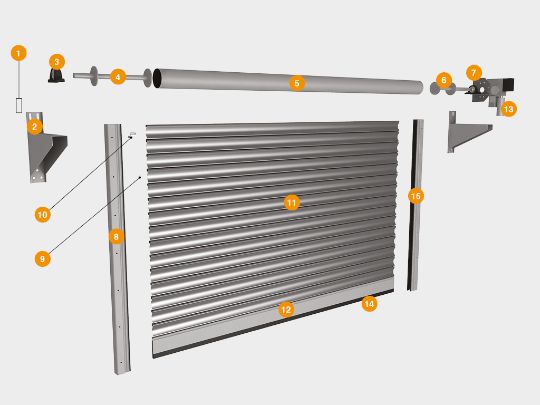

Рулонные ворота из стальных профилей (взломоустойчивые) RH117, RHS117P с вальным электроприводом

1. Кольцо стопорное RN30, RN40, RN55

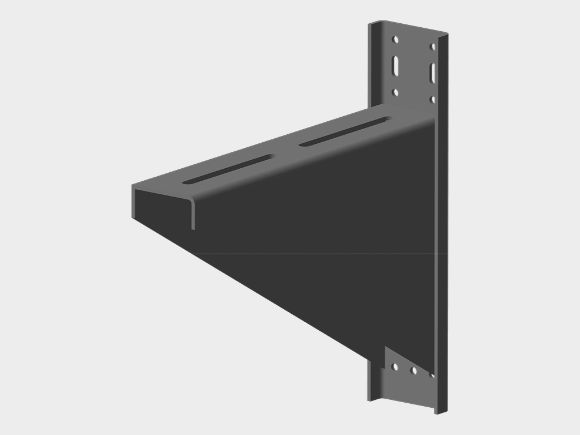

2. Консоль SR425, SR650
3. Суппорт с подшипником BS30, BS40, BS55
4. Капсула регулируемая KPU10230, KPU159, KPU273-55
5. Вал RV102, RV159m, RV273m-55
6. Капсула регулируемая со шпонкой KPU10230S. KPU159S, KPU273S-55
7. Кронштейн крепления привода SR200
8. Направляющий профиль RG95S
9. Заглушка PB14
10. Замок боковой SLE117

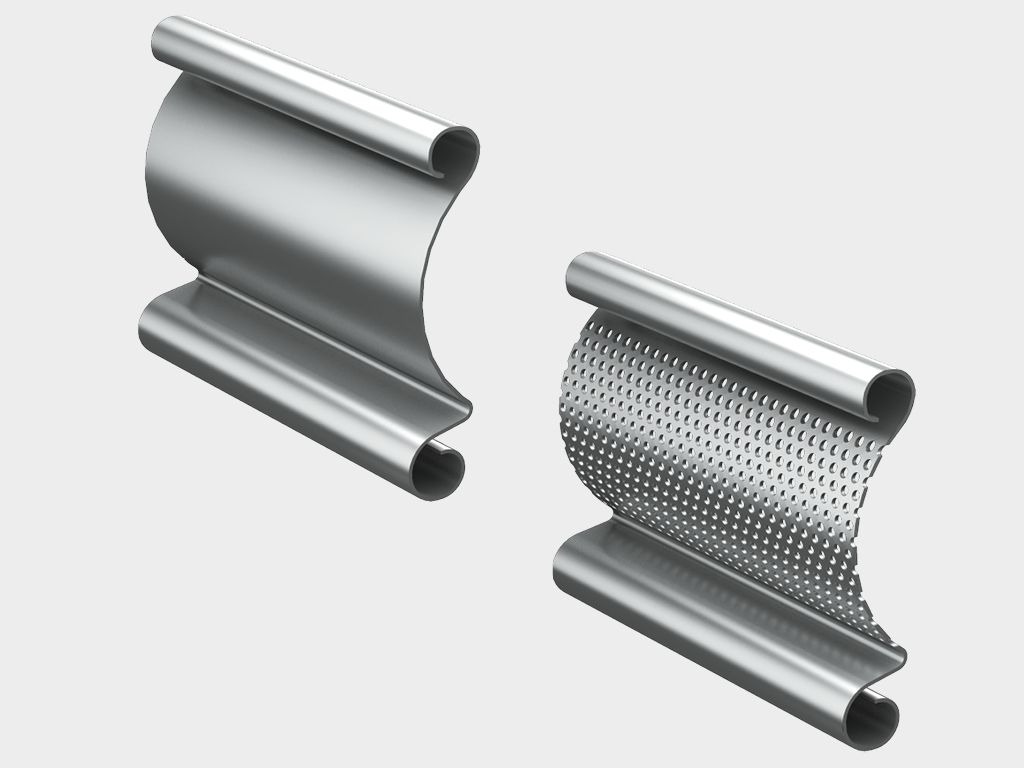

11. Профиль (полотно) RHS117, RHS117P
12. Профиль концевой RA120E

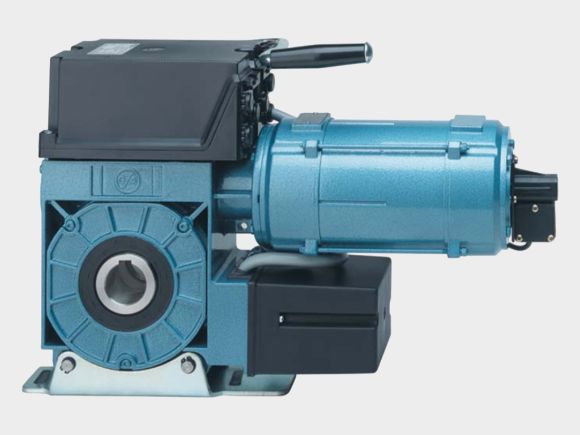

13. Привод вальный
14. Уплотнитель нижний UP4, UP6
15. Уплотнитель боковой UP5

Параметры замера для накладного монтажа: H — высота проема (max), мм B — ширина проема (max), мм h1 — высота притолоки (min), мм b1 и b2 — правое и левое боковые расстояния (min), мм
Для снятия замеров необходимо использовать рулетку и строительный уровень, или элетронные измерительные приборы. Замер каждого параметра рекомендуется производить минимум в трех точках.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.
