Ворота шторные подъемные серий HD10, HD20, HD40

Ворота шторные подъемные

Ворота шторные подъемные серии HD предназначены для перекрытия проемов больших размеров. Ворота отличаются высокой степенью износостойкости и герметичности, устойчивы к большой ветровой нагрузке, не требуют дополнительного технического обслуживания.

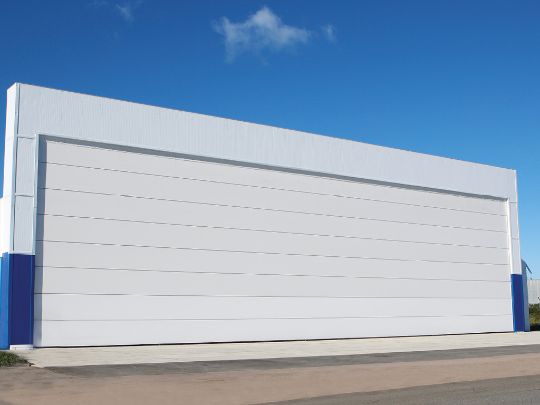

Внешний вид ворот шторных подъемных с улицы

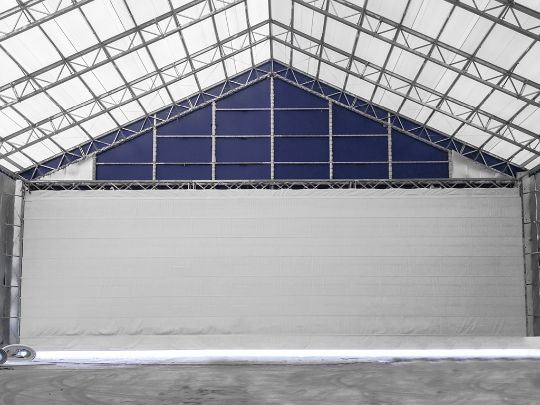

Внешний вид ворот шторных подъемных внутри помещения

Зона применения

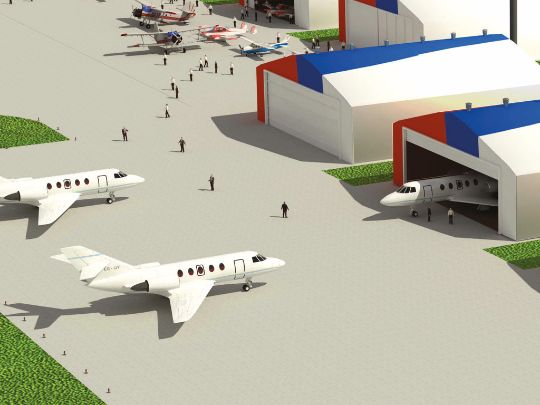

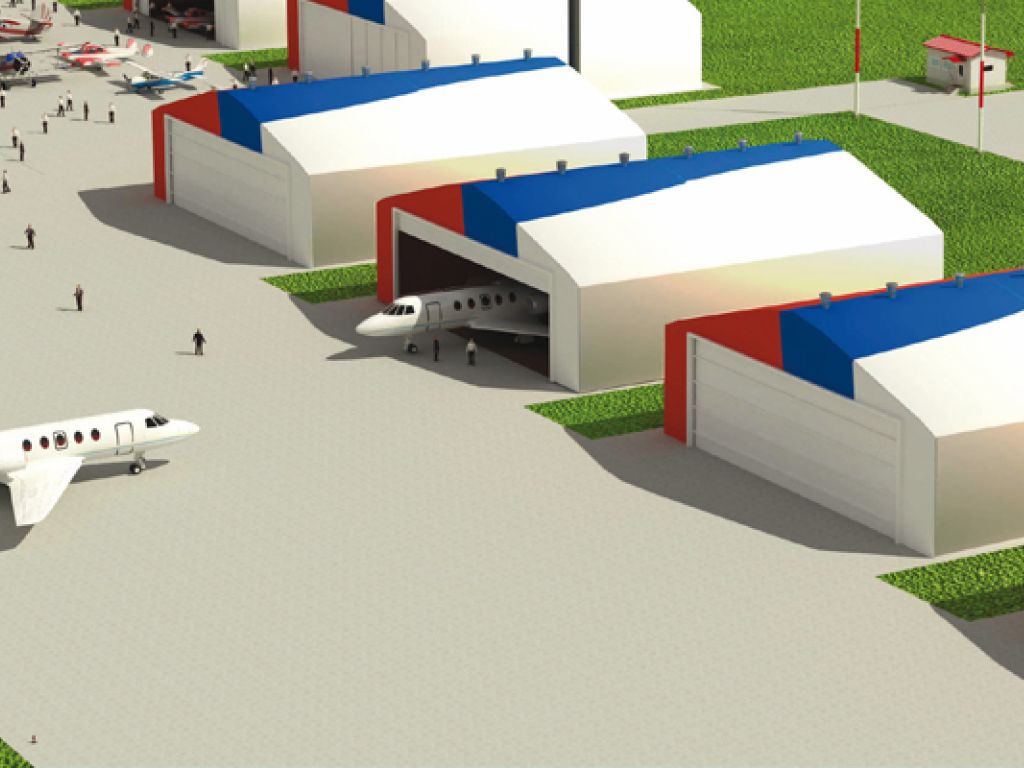

Авиационные ангары для хранения и обслуживания самолетов.

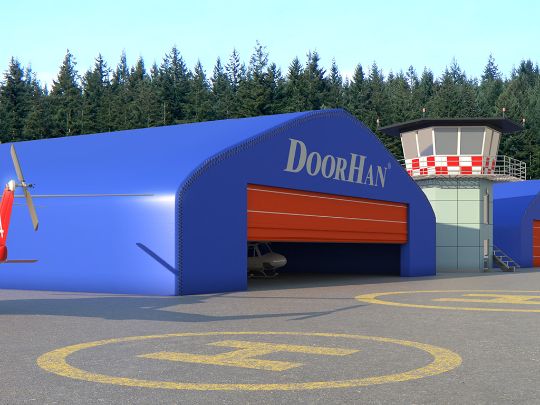

Ангары для хранения и обслуживания вертолетов.

Складские помещения.

Судостроительные эллинги.

Преимущества

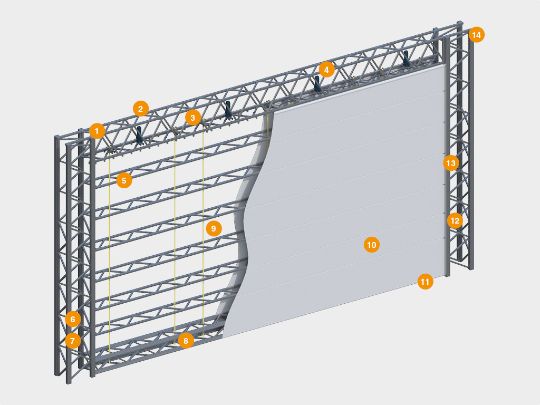

Конструкция

1. Вертикальные направляющие
2. Балка надворотная
3. Вал
4. Мотор-редуктор
5. Горизонтальная ферма
6. Световая и звуковая сигнализации
7. Шкаф управления
8. Балка нижняя
9. Стропы
10. ПВХ-полотно ворот
11. Нижнее уплотнение
12. Фотоэлементы безопасности
13. Боковое уплотнение
14. Несущий портал (опция)

Подготовка строительного объекта

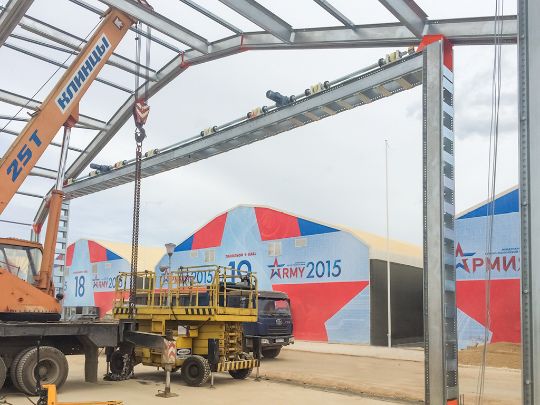

Строительный проем под установку ворот выполняет заказчик по техническому заданию изготовителя ворот. К началу монтажных работ заказчиком подводится силовое питание.

Базовая комплектация

Полотно ворот изготавливается из ПВХ-ткани с армированным слоем полиэстера, собранной таким образом, что образуется два плотных кармана с затянутым внутрь ПВХ-кордом. Полотно затягивается в специальный паз алюминиевого профиля соседних секций и фиксируется саморезами по торцам. В случае повреждения одного из полотен, его замена осуществляется без демонтажа ворот.

Базовая комплектация

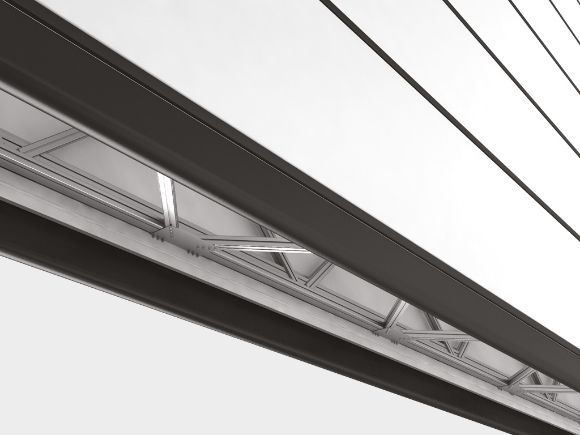

Верх полотна закреплен на металлоконструкции строительной части ангара с помощью узлов крепления, позволяющих регулировать натяжение тентов.

Базовая комплектация

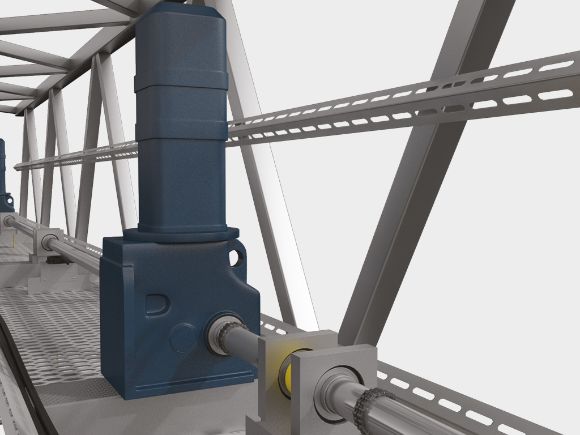

Мотор-редукторы и барабаны опираются на надворотную балку металлоконструкций строительной части ангара.

Базовая комплектация

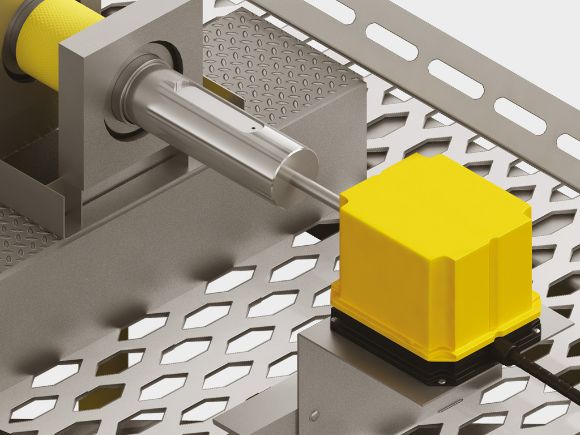

На свободном валу барабана установлен конечный выключатель, который срабатывает при достижении полотном крайних положений (открытого и закрытого) и останавливает мотор-редукторы.

Базовая комплектация

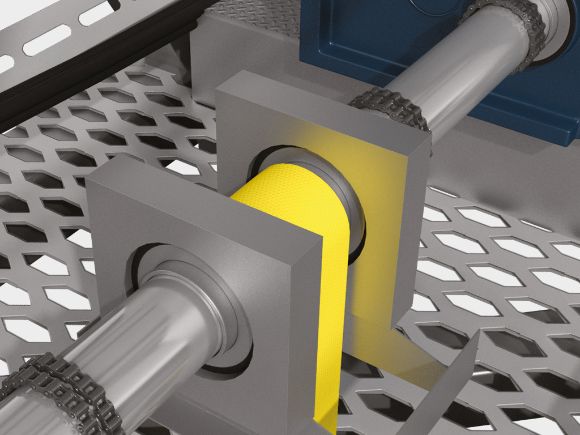

Валы выполнены из трубы. По концам вала, а также на тихоходные валы мотор-редукторов и валы барабанов установлены звездочки. Пара звездочек соединяется двухрядной втулочно-роликовой цепью в цепную муфту.

Базовая комплектация

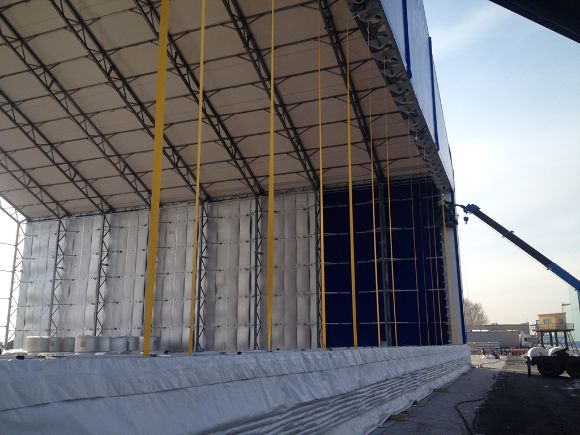

Для открывания/закрывания полотна ворот предусмотрены ремни. Один конец ремня крепится на барабане, другой — через узел подвески на нижней балке.

Базовая комплектация

Система щеточных уплотнений, установленных в двух направлениях, надежно защищает стыки полотна ворот и проема, обеспечивая высокую герметичность. Уплотнения устанавливаются вдоль вертикальных направляющих изнутри и снаружи.

Базовая комплектация

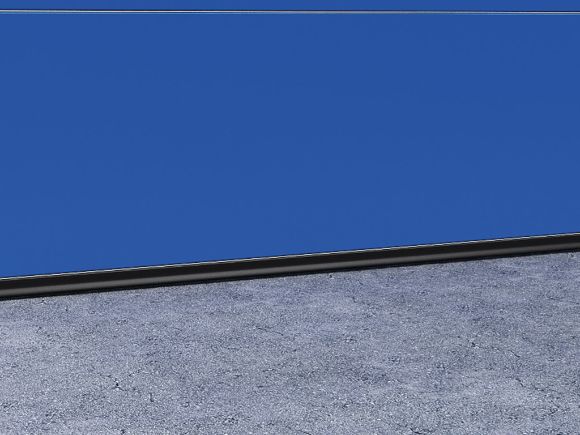

В нижней части ворот уплотнение выполнено в виде каплевидного кармана, надежно прилегающего к грунту.

Базовая комплектация

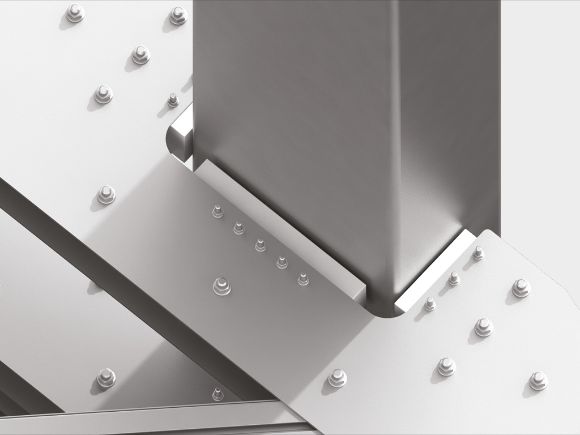

На колоннах по краям проема установлены направляющие для перемещения горизонтальных ферм и нижней балки. Боковые направляющие представляют собой алюминиевый профиль специальной конфигурации, обеспечивающий строго определенное перемещение полотна ворот.

Базовая комплектация

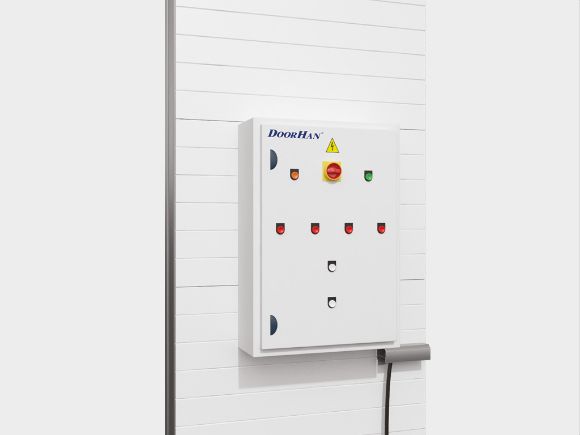

Управление механизмами ворот производится при помощи кнопочного пульта, расположенного на внешней стенке шкафа управления.

Базовая комплектация

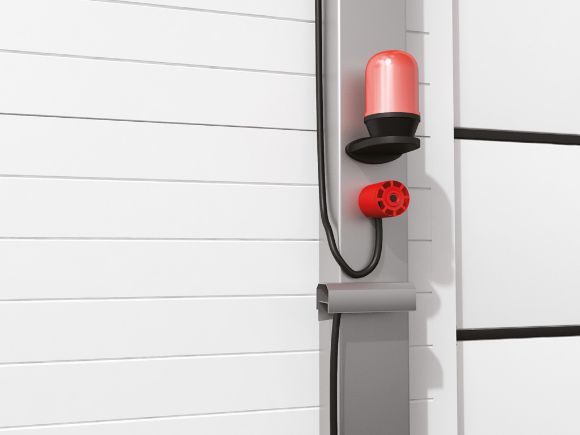

Для безопасной работы ворот по оси проема в верхней его части установлена световая и звуковая сигнализация, включающаяся при работе мотор-редукторов.

Базовая комплектация

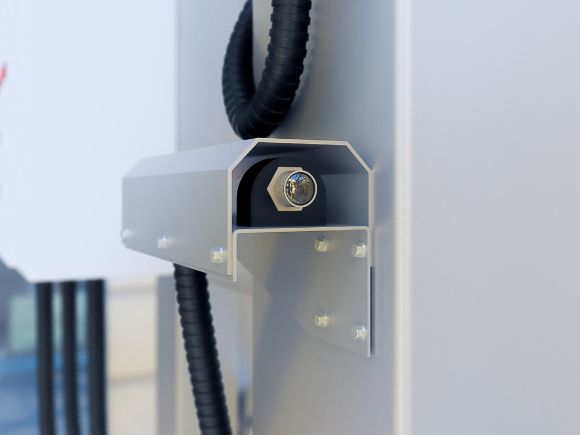

Для безопасной работы ворот в проеме устанавливаются фотоэлементы.

Базовая и дополнительная комплектация

Дополнительная комплектация

Дополнительный блок управления воротами.

Дополнительная комплектация

Дополнительные фотоэлементы.

Дополнительная комплектация

Нестандартный цвет по карте RAL.
