Ворота шторные подъемные серии HD20/40 с поворотной колонной

Ворота шторные подъемные

Ворота шторные подъемные с поворотной колонной предназначены для перекрытия проемов больших размеров. Ворота отличаются высокой степенью износостойкости и герметичности, устойчивы к большой ветровой нагрузке и не требуют дополнительного технического обслуживания. Благодаря промежуточной поворотной колонне возможно разделение проема для открывания ворот по секциям.

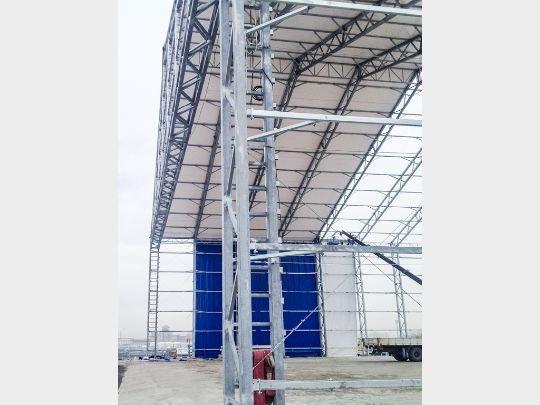

Ворота шторные подъемные серии HD40 с поворотной колонной

Зона применения

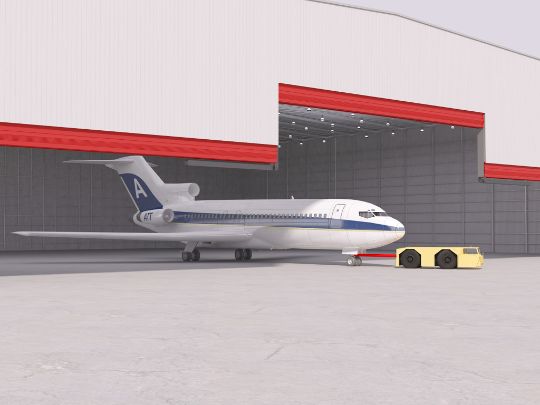

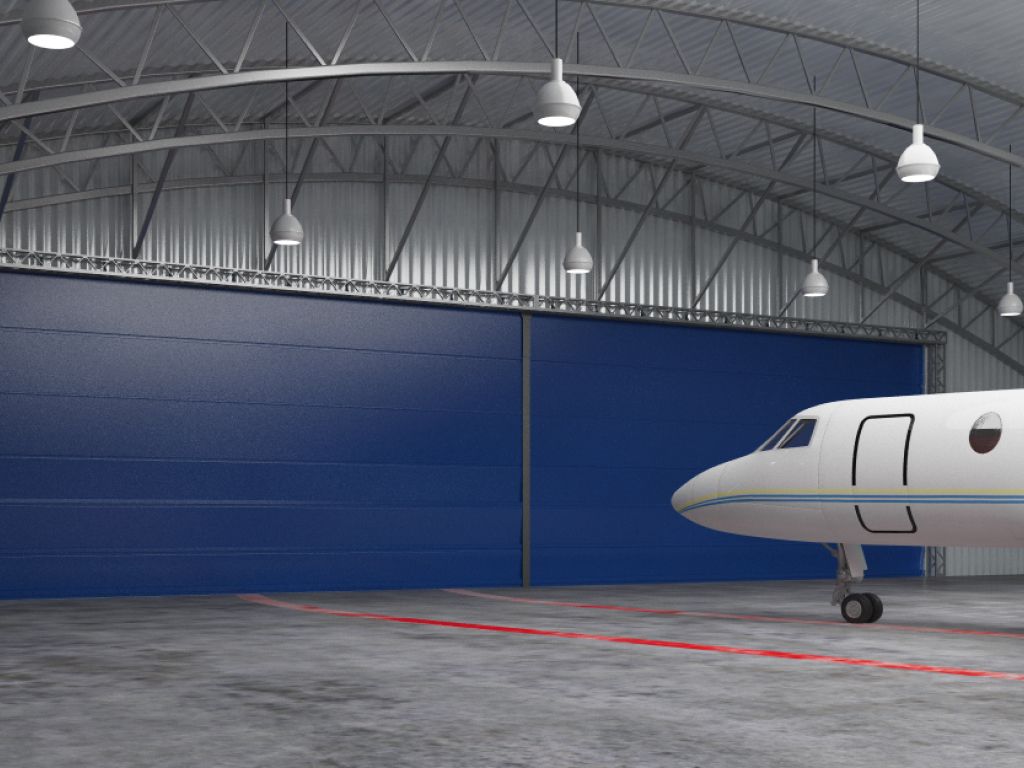

Авиационные ангары для хранения и обслуживания вертолетов и самолетов

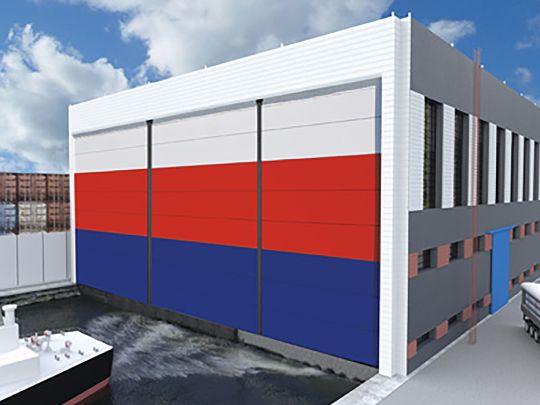

Судостроительные эллинги для окончательной сборки судов

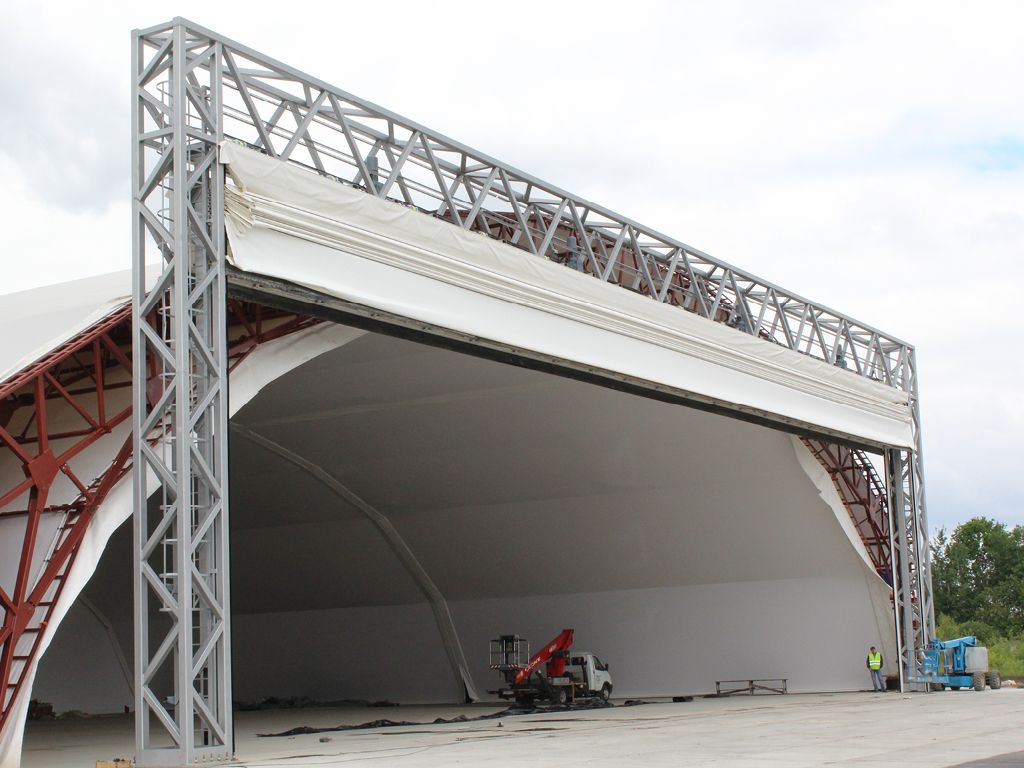

Эллинги для хранения и обслуживания дирижаблей

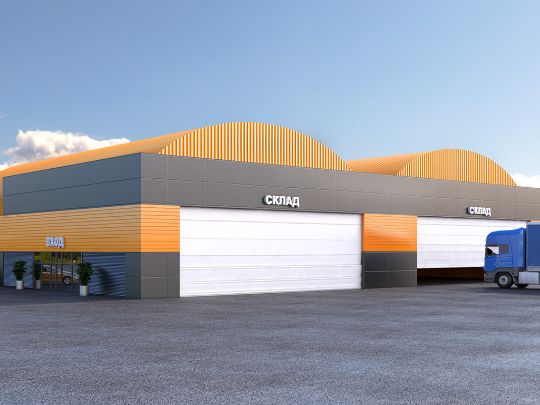

Складские и технологические помещения

Преимущества

Конструкция

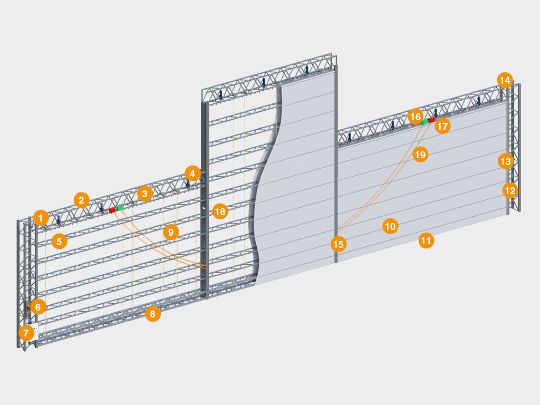

1. Направляющие вертикальные
2. Балка надворотная
3. Вал
4. Мотор-редуктор
5. Горизонтальная ферма
6. Световая и звуковая сигнализации
7. Шкаф управления
8. Нижняя балка
9. Стропы
10. ПВХ-полотно ворот
11. Нижнее уплотнение
12. Фотоэлементы
13. Боковое уплотнение
14. Несущий портал (опция)
15. Поворотная колонна
16. Электрическая лебедка для подъема колонны
17. Страхующее устройство при поднятии-опускании колонны
18. Шарнир поворотной промежуточной колонны
19. Трос для поднятия-опускания поворотной колонны

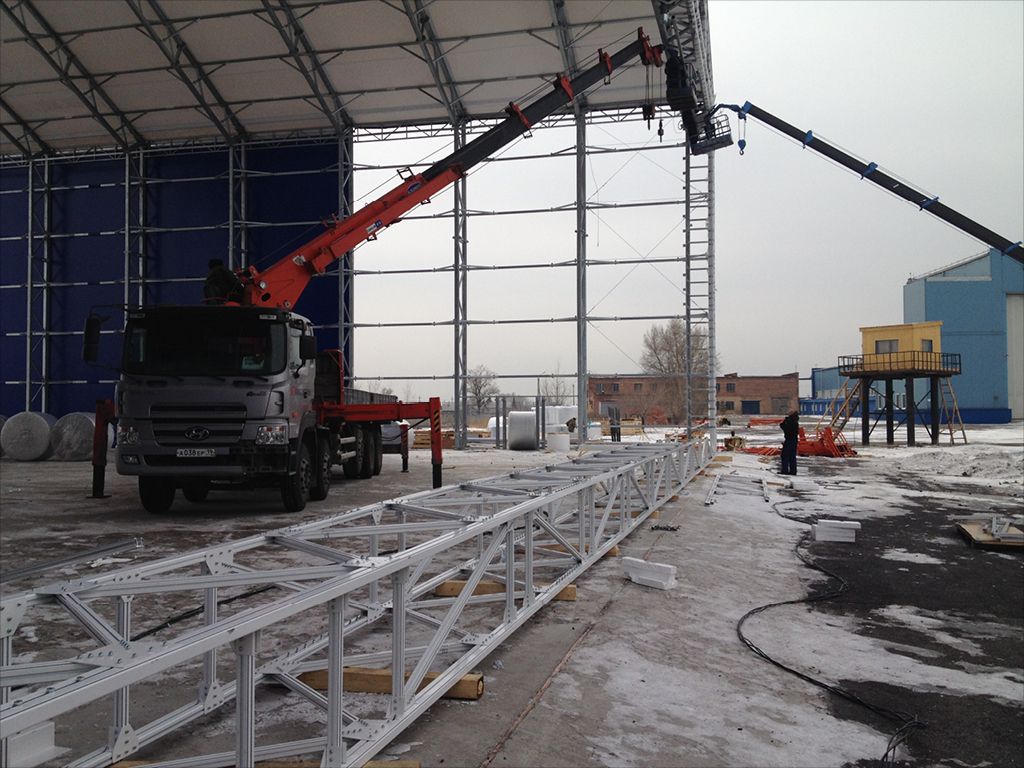

Подготовка строительного объекта

Проем под установку ворот выполняет заказчик по техническому заданию изготовителя. К началу монтажных работ заказчик подводит силовое питание к объекту.

Базовая комплектация

Полотно ворот изготавливается из ПВХ-ткани с армированным слоем полиэстера, собранный таким образом, что образуется два плотных кармана с затянутым внутрь ПВХ-кордом. Полотно затягивается в специальный паз алюминиевого профиля соседних секций и фиксируется саморезами по торцам. В случае повреждения одного из полотен, замена поврежденного полотна осуществляется без демонтажа ворот.

Базовая комплектация

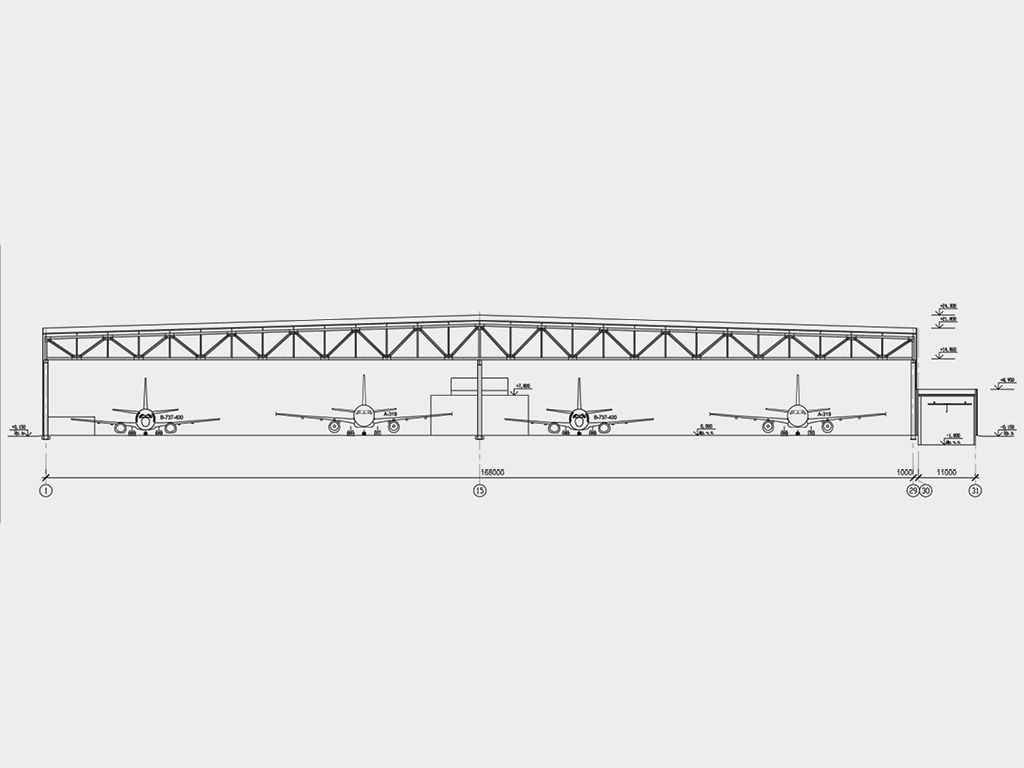

Привязка верхних направляющих ворот к строительным конструкциям ангара осуществляется при проектировании ворот. После окончания монтажа выполняется исполнительная съемка, после анализа которой, дается разрешение на окончательную обварку кронштейнов.

Базовая комплектация

Мотор-редукторы и барабаны опираются на надворотную балку металлоконструкции строительной части ангара.

Базовая комплектация

На свободном валу барабана установлен конечный выключатель, который срабатывает при достижении полотном крайних положений (открытого и закрытого) и останавливает мотор-редукторы.

Базовая комплектация

Валы выполнены из трубы. По концам вала, а также на тихоходные валы мотор-редукторов и валы барабанов установлены звездочки. Пара звездочек соединяется двухрядной втулочно-роликовой цепью в цепную муфту.

Базовая комплектация

Для открывания/закрывания полотна ворот предусмотрены стропы. Один конец стропа крепится на барабане, другой — через узел подвески на нижней балке.

Базовая комплектация

Система щеточных уплотнений, установленных в двух направлениях, надежно защищает стыки полотна ворот и проема, обеспечивая высокую герметичность. Уплотнения устанавливаются вдоль вертикальных направляющих изнутри и снаружи.

Базовая комплектация

В нижней части ворот уплотнение выполнено в виде каплевидного кармана, надежно прилегающего к грунту.

Базовая комплектация

На колоннах по краям проема установлены вертикальные направляющие для перемещения горизонтальных ферм и нижней балки. Вертикальные направляющие представляют собой профиль специальной конфигурации, обеспечивающий строго определенное перемещение полотна ворот.

Базовая комплектация

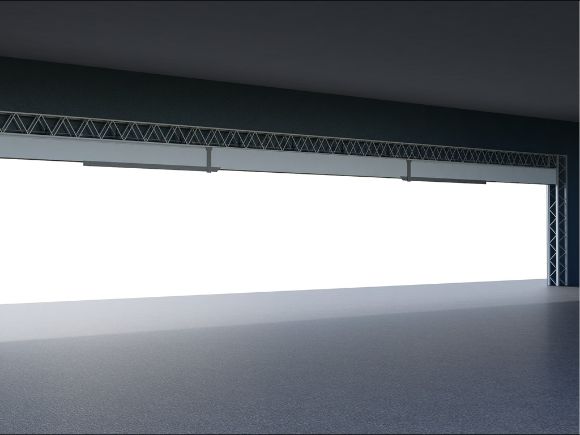

Поворотная колонна перемещается при помощи электрической лебедки, которую дублирует специальное страхующее устройство. В положении ворот «полностью открыто» колонна располагается под полностью собранным полотном в верхней части проема. В положении ворот «полностью закрыто» колонна находится в вертикальном положении.

Базовая комплектация

Управление механизмами ворот производится при помощи кнопочного пульта, расположенного на внешней стенке шкафа управления.

Базовая комплектация

Для безопасной работы ворот в проеме устанавливаются фотоэлементы.

Базовая комплектация

Для безопасной работы ворот установлена световая и звуковая сигнализации, которые включаются при работе мотор-редукторов.

Базовая и дополнительная комплектация

Дополнительная комплектация

Дополнительный блок управления подъемных ПВХ-ворот.

Дополнительная комплектация

Дополнительные фотоэлементы.

Дополнительная комплектация

Нестандартный цвет по карте RAL.
