Ангарные ворота и нестандартные конструкции по индивидуальным проектам
Ангарные ворота
Ангарные ворота DoorHan предназначены для перекрытия проемов в помещениях для технического обслуживания и хранения самолетов различных классов — от широкофюзеляжных до бизнес-класса. Ворота такого типа могут устанавливаться в корпусах других назначений — везде, где требуется большая ширина и высота открываемого проема.
Откатные опорные ворота для проема 55 х 16 м

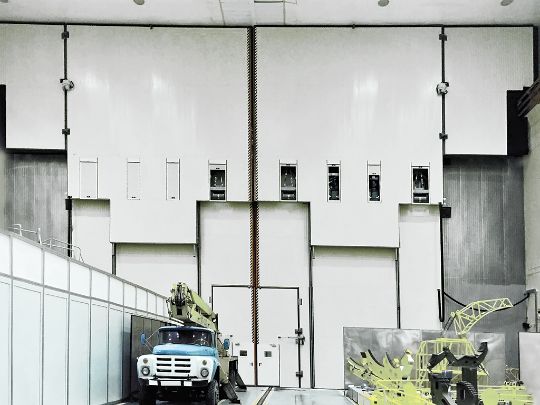

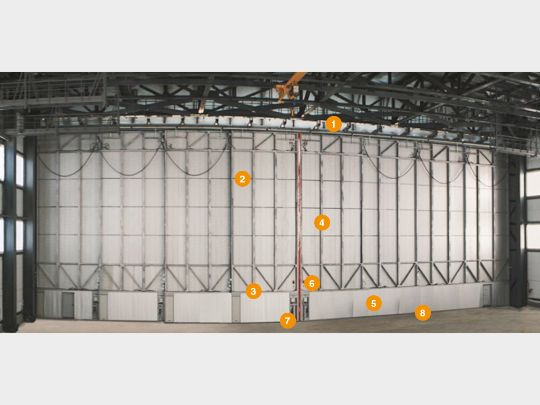

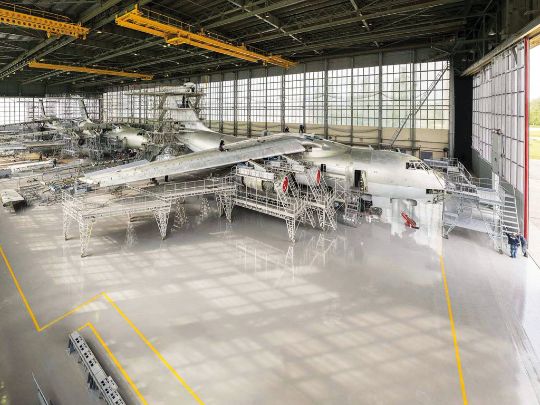

Внутренний вид откатных опорных ворот для проема 55 х 16 м
Зона применения

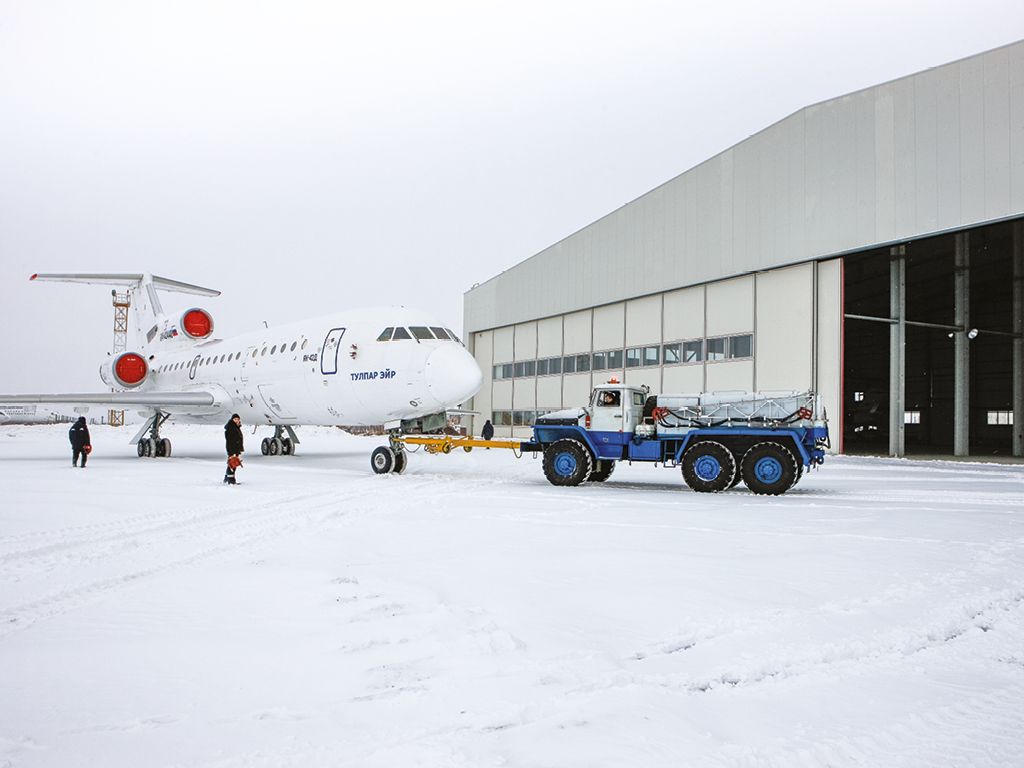

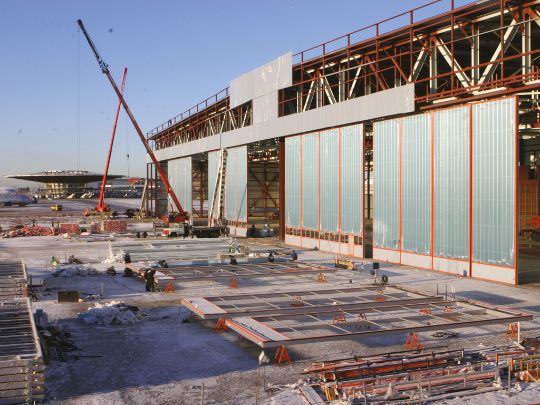

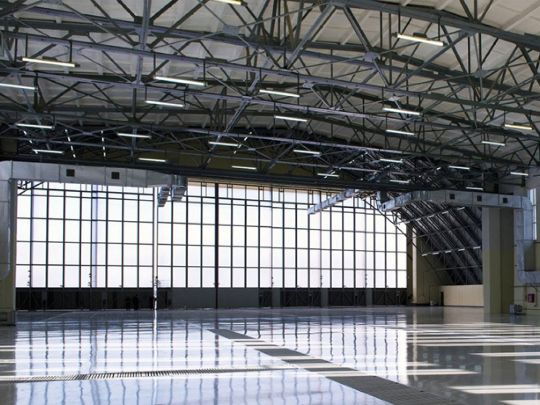

Авиационные ангары для хранения и обслуживания широкофюзеляжных воздушных судов.

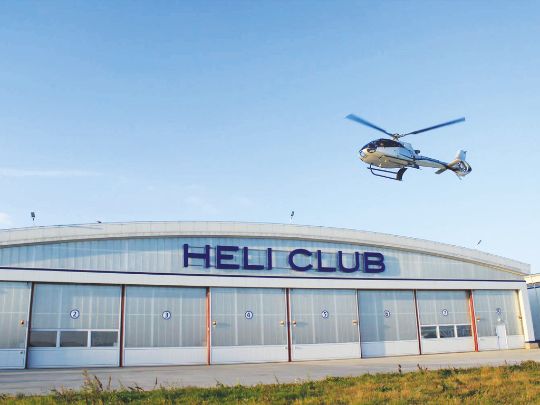

Ангары для хранения и обслуживания вертолетов.

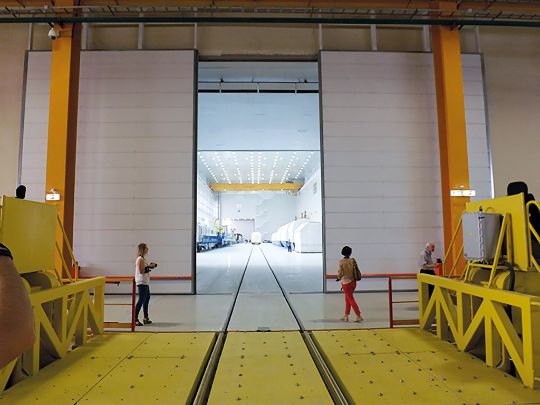

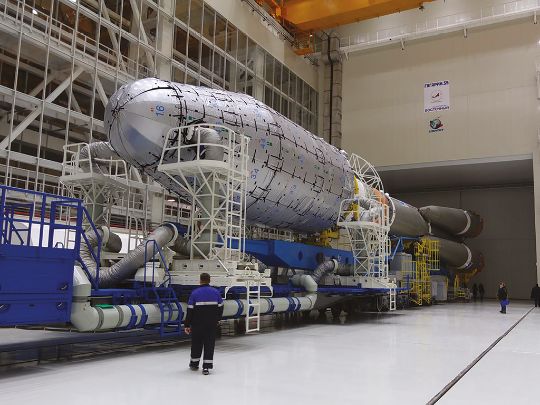

Монтажно-испытательные корпуса (МИК) для окончательной сборки ракетоносителей.

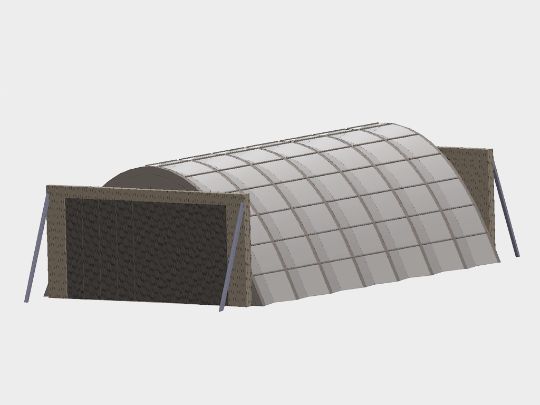

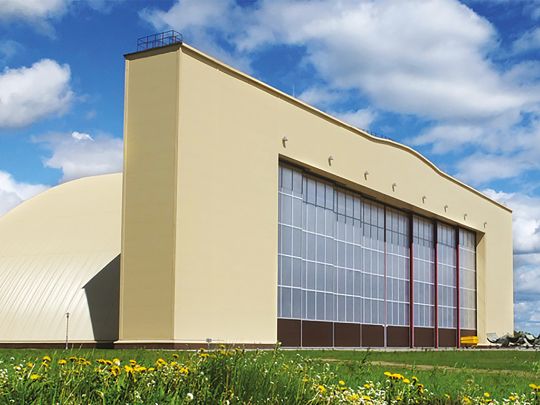

Эллинги для хранения и обслужитвания дирижаблей.
«Чистые» помещения.
Стадионы и спортивные сооружения.
Цех с мостовым краном.
Преимущества
Конструкция
Подготовка строительного объекта
Базовая комплектация

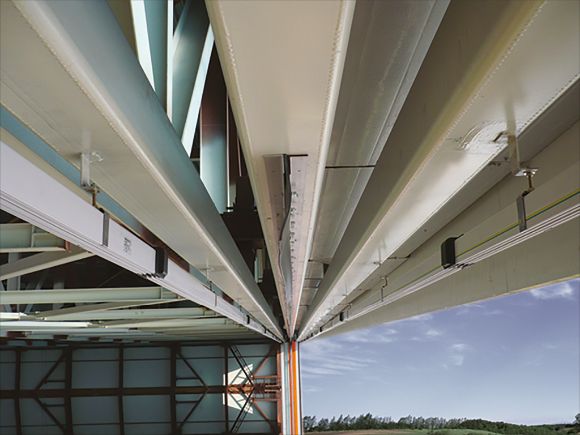

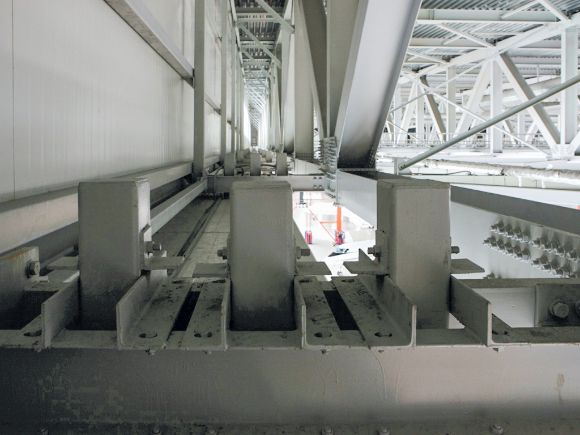

Верхние направляющие выполняются из закрытых прокатных профилей, кронштейны креплений имеют возможность рихтовки. При рихтовке верхних направляющих предъявляются требования к точности установки, которые указываются в проектной документации.
Базовая комплектация
Привязка верхних направляющих ворот к строительным конструкциям ангара осуществляется при проектировании ворот. После окончания монтажа выполняется исполнительная съемка, после анализа которой, дается разрешение на окончательную обварку кронштейнов.
Базовая комплектация

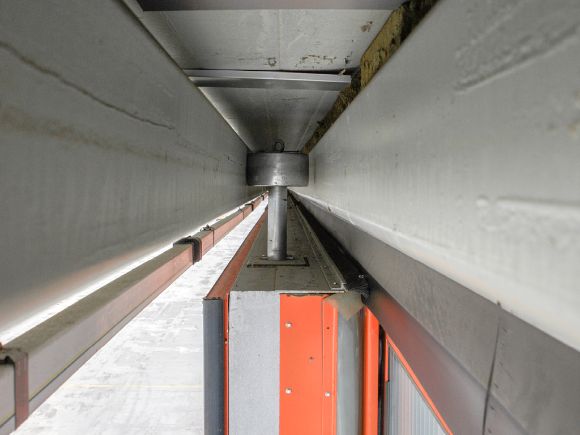

В верхней части ворот установлены ролики, которые перекатываются по верхним направляющим и передают горизонтальную ветровую нагрузку на строительные конструкции ангара.
Базовая комплектация

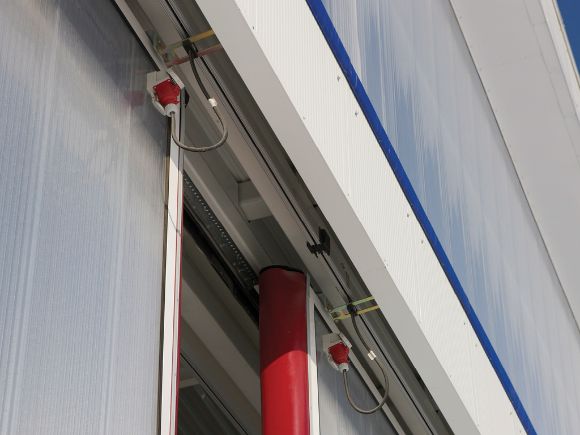

В зависимости от технического задания и конструкторского решения, подвод силового питания к створкам ворот может осуществляться двумя способами: троллейным токоподводом или гибкой кабельной цепью закрытого типа. Обе системы надежно подводят силовое питание к подвижной створке ворот. Прочный корпус токоподвода имеет малый вес. Токоподводы надежны при интенсивном использовании, удобны при монтаже, обладают высокой ремонтопригодностью. Токоподводы могут использоваться при установке ворот в помещении и на открытом воздухе, в диапазоне температур от +40 до -50 °С.
Базовая комплектация

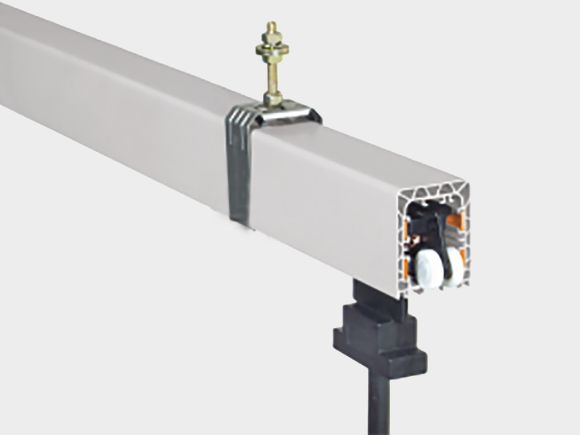

Троллейный токоподвод.
Базовая комплектация

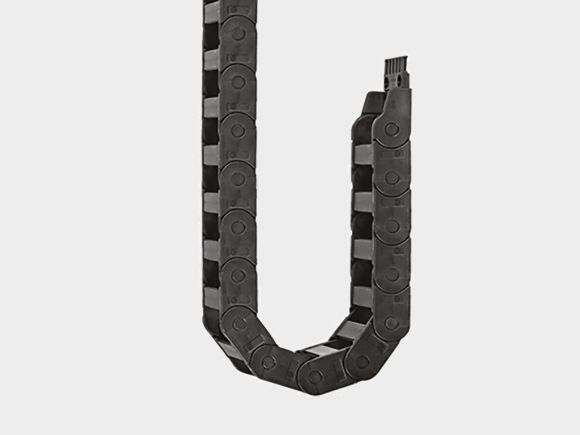

Гибкая кабельная цепь.
Базовая комплектация

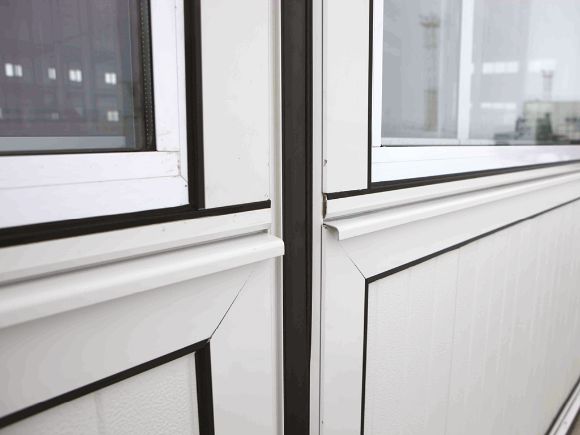

Система алюминиевых профилей. Уплотнения, сэндвич-панели и поликарбонат крепятся к каркасу при помощи специальных алюминиевых профилей. Цвета каркаса, сэндвич-панелей, поликарбоната и профилей дополнительно согласовываются с заказчиком.
Базовая комплектация

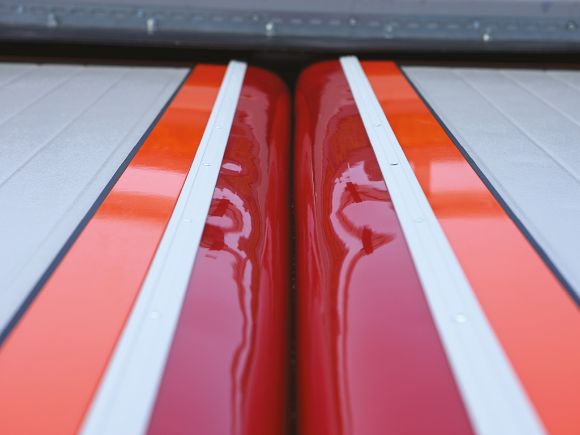

Уплотнения ворот имеют высокую прочность на разрыв и растяжение, обладают хорошими звукоизолирующими свойствами. Стойкие к ультрафиолетовому излучению они сохраняют свою гибкость при низких температурах в течение длительного периода эксплуатации.
Базовая комплектация

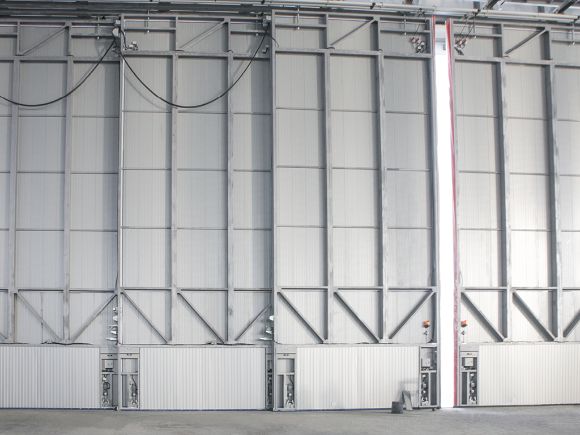

Створки ворот изготавливаются из закрытых прокатных профилей и рассчитаны не только на статическую ветровую, но и суммарную импульсную нагрузку ветра, в соответствии с приведенными в техническом задании данными.
Базовая комплектация

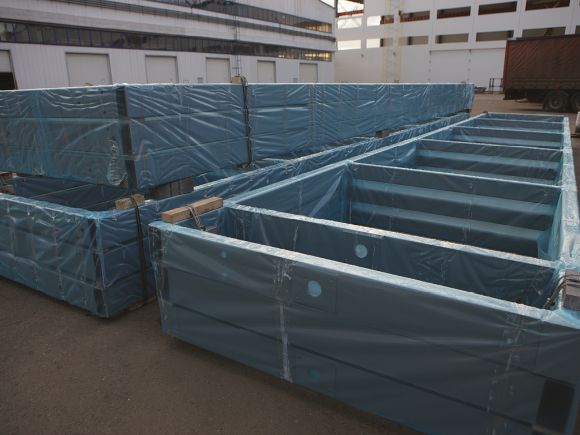

Створки изготавливаются из отдельных рам, имеющих транспортные габариты для удобства доставки на объект.
Базовая комплектация

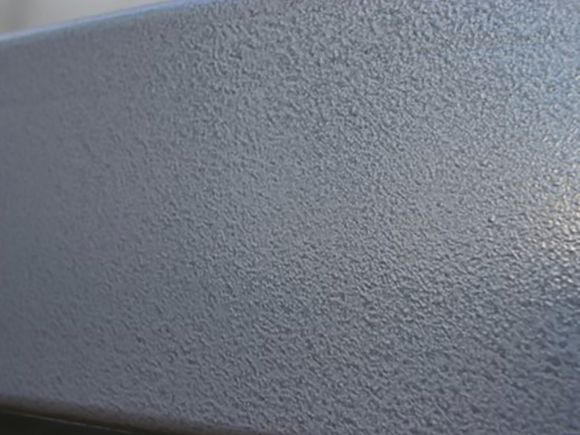

Створки ворот проходят дробеструйную обработку с последующим нанесением высококачественной эмали с текстурным глянцевым эффектом, которая обладает высокой стойкостью к атмосферным воздействиям, ультрафиолетовым лучам и агрессивным погодным условиям, имеет высокую абразивную и ударную стойкость.
Базовая комплектация

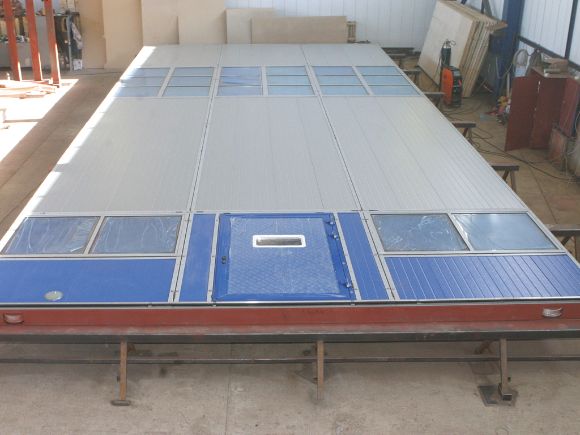

Перед отправкой заказчику все элементы собираются на стапеле, где производятся контрольные замеры и маркировка. Работы выполняются в соответствии с требованиями альбома «Установка ворот».
Базовая комплектация

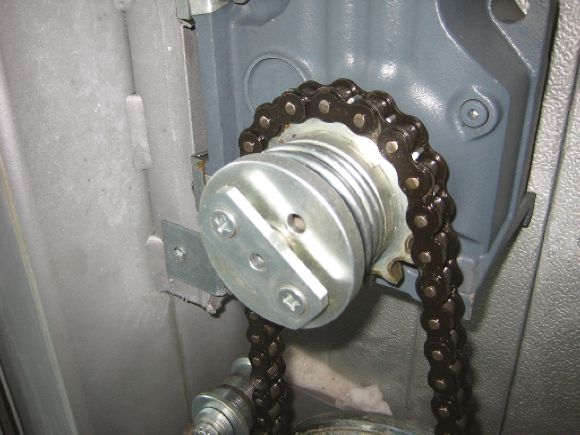

Мотор-редуктор комплектуется специальной муфтой, позволяющей растормозить привод ворот и передвигать полотно в случае отключения электроэнергии.
Базовая комплектация

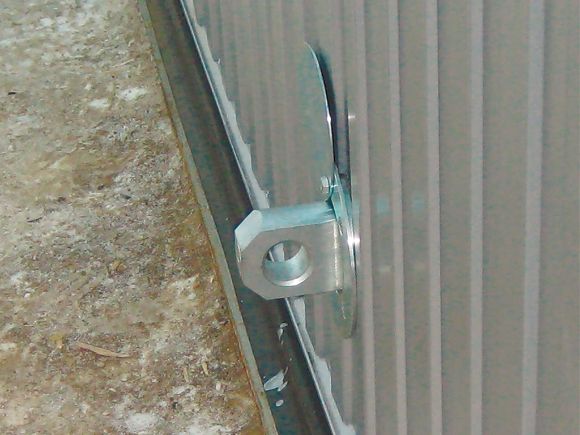

Для передвижения ворот в экстренных случаях предусмотрена возможность вытащить специальную буксировочную серьгу и передвигать полотно при помощи дежурного транспорта.
Базовая комплектация

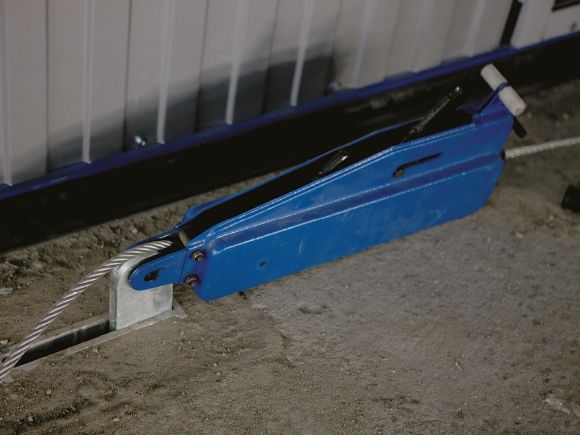

Передвижение полотна ворот при отключении электроэнергии осуществляется при помощи дежурного транспорта или ручной лебедки.
Базовая комплектация

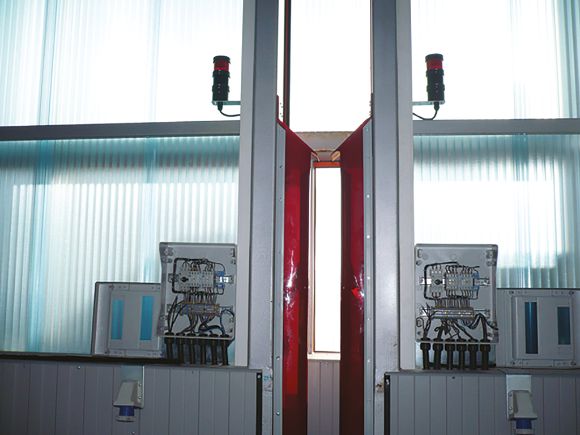

Блоки управления полотен ворот разрабатываются в соответствии с техническим заданием заказчика. Обеспечивается плавный пуск и остановка по команде оператора с переносного или стационарного пульта управления.
Базовая комплектация

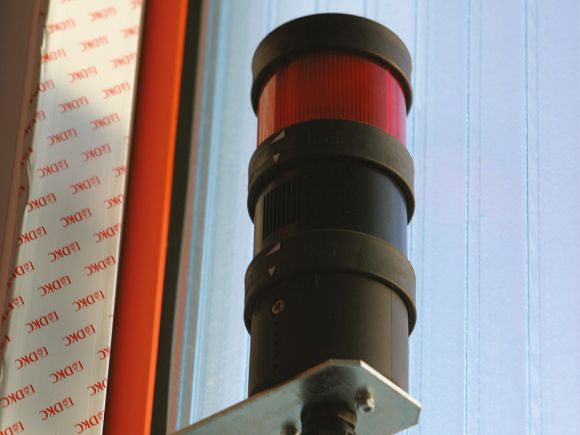

Для обеспечения безопасности при эксплуатации ворот, во время движения полотна работает световая и звуковая сигнализация.
Базовая комплектация

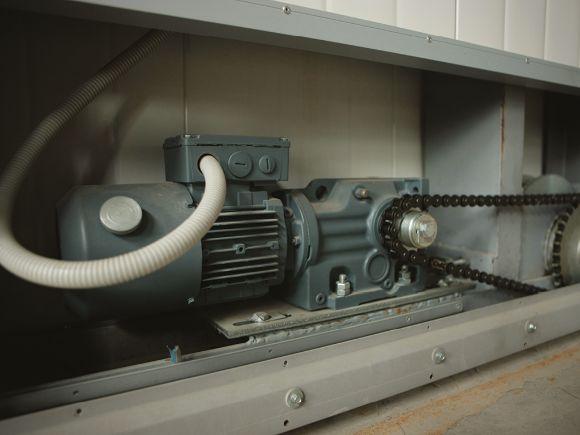

Мотор-редукторы передают крутящий момент посредством цепной передачи на ведущие колеса, расположенные в каждом полотне ангарных ворот. Система мотор-редукторов обеспечивает надежное перемещение и остановку каждого подвижного полотна в положении, заданном проектом.
Базовая комплектация

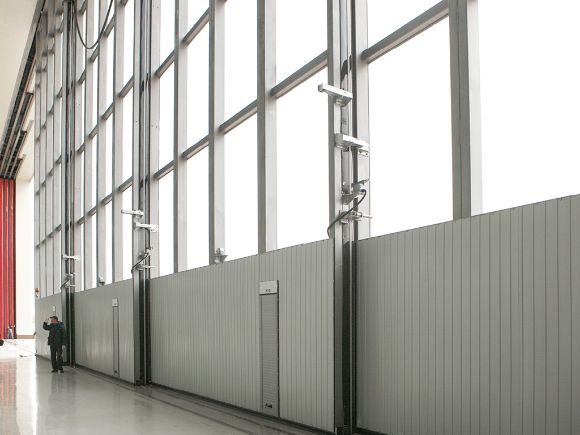

Для удобства и безопасности эксплуатации, ниши, в которых устанавливаются мотор-редукторы и блоки управления, закрываются рольставнями.
Базовая комплектация

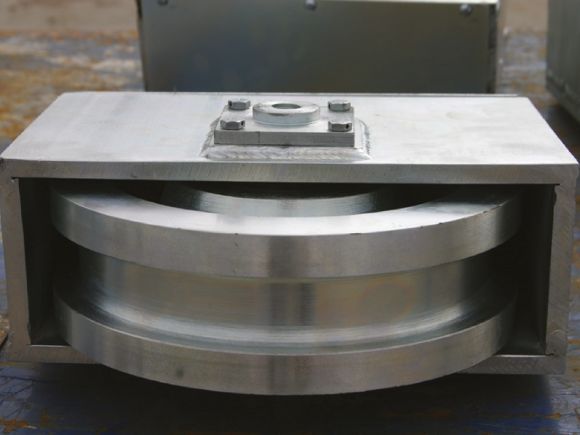

Нижний опорный ролик.
Базовая комплектация

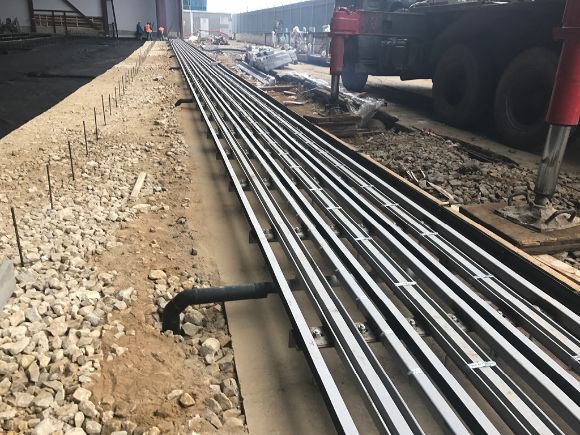

Нижние направляющие. При помощи химических анкерных болтов устанавливаются шпильки, далее шпалы и рельс. При монтаже предъявляются особые требования к точности их установки. Устанавливается система кабельного обогрева, которая в автоматическом режиме поддерживает плюсовую температуру в зоне скольжения нижнего уплотнения, предотвращая его примерзание. Обеспечивается отвод талой воды из зоны нижних направляющих.
Базовая и дополнительная комплектация
Дополнительная комплектация

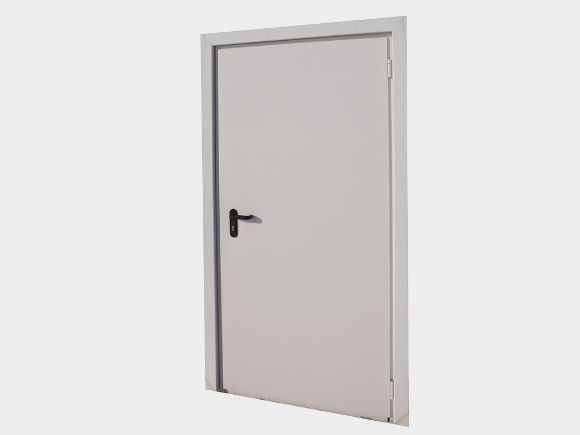

Для прохода обслуживающего персонала в полотнах ворот может быть утановлена калитка с механическим замком и доводчиком. При открывании калитки срабатывает блокировка для остановки ворот.
Дополнительная комплектация

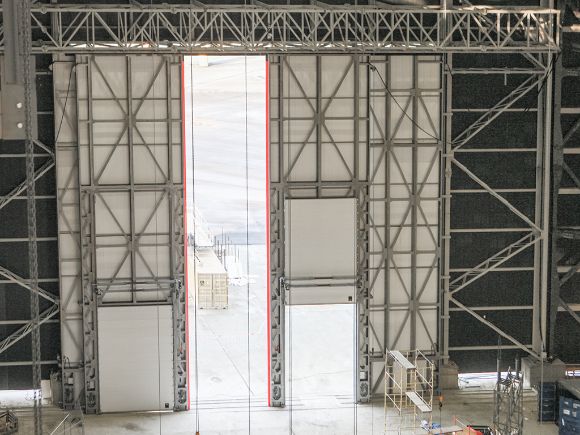

Для проезда дежурного автотранспорта, в подвижном полотне откатных ворот возможна установка автоматических подъемных секционных ворот.
