Промышленные откатные ворота без нижней направляющей

Промышленные откатные ворота

Откатные ворота устанавливаются в помещениях промышленного назначения, где требуется перекрыть большие по размеру проемы: в складских и гаражных комплексах, автотранспортных депо, ангарах для летательных аппаратов, автосалонах и пр.

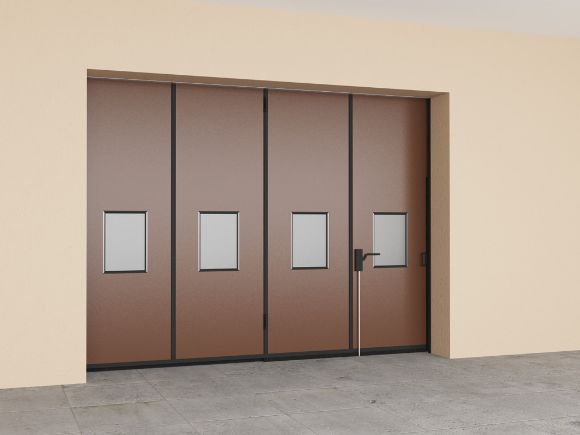

Внешняя сторона промышленных откатных ворот

Внешняя сторона промышленных откатных ворот


Внутренняя сторона промышленных откатных ворот

Внутренняя сторона промышленных откатных ворот

Зона применения

Откатные ворота (без нижней направляющей) применяются для перекрытия проемов боксов для хранения крупногабаритной техники

Откатные ворота (без нижней направляющей) применяются для перекрытия проемов гаражей

Преимущества

Конструкция

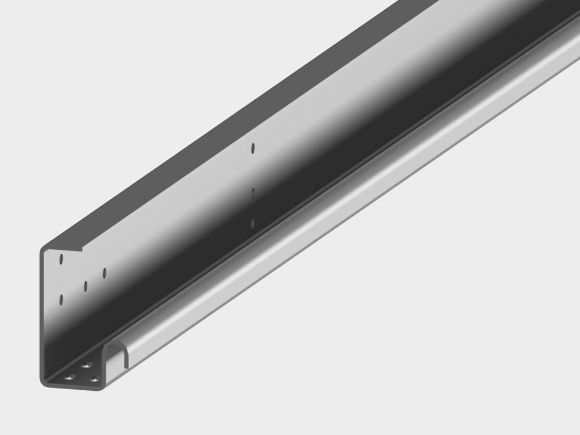

1. Балка несущая

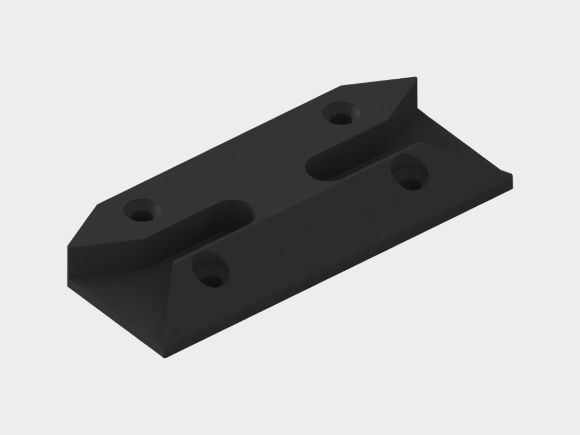

2. Ограничитель хода
3. Пластина со звездочкой
4. Защитный короб
5. Петля
6. Кронштейн крепления привода, роликовая опора

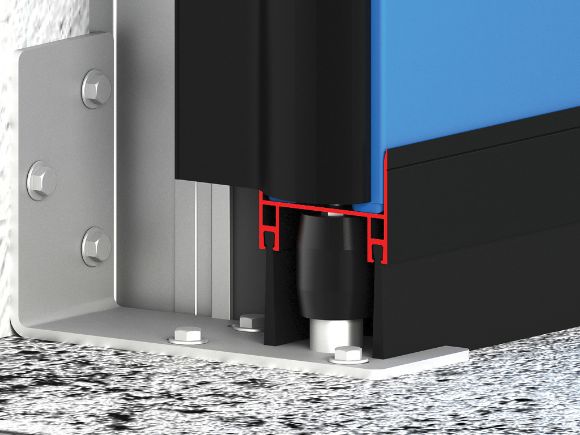

7. Нижний направляющий ролик
8. Резиновый уплотнитель шиповой
9. Резиновый уплотнитель концевой

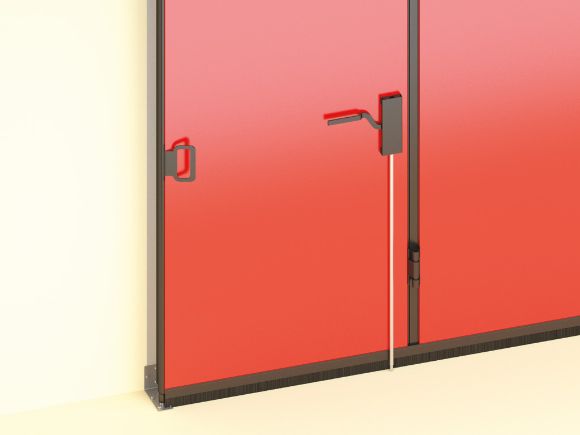

10. Вертикальная ригельная задвижка

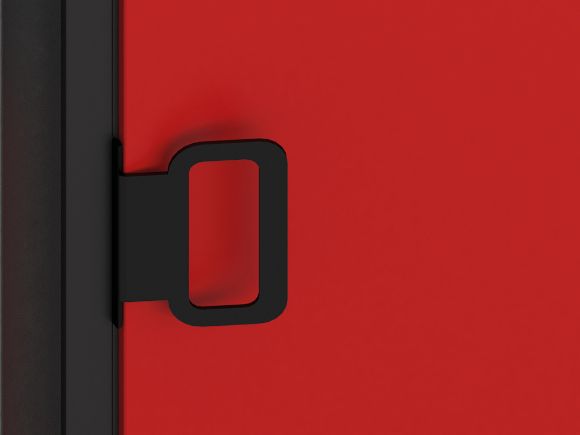

11. Ручка стальная
12. Профиль окантовки полотна ворот

Подготовка строительного объекта

Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание ошибок.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h — притолока (расстояние от верха проема до препятствия должно составлять минимум 350 мм).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
При замере H и B (высоты и ширины) за итоговый размер принимается наибольшая величина, при замере h, b1, b2 — наименьшая

Базовая и дополнительная комплектация
