Промышленные складные панорамные ворота без нижней направляющей

Промышленные складные панорамные ворота

Ворота предназначены для установки в помещениях промышленного назначения, где требуется перекрыть большие (ширина — от 2 000 до 9 000 мм, высота — от 2 000 до 6 000 мм) по размеру проемы. Идеальный вариант для перекрытия проемов в автомобильных салонах и других зданиях с остекленными фасадами.

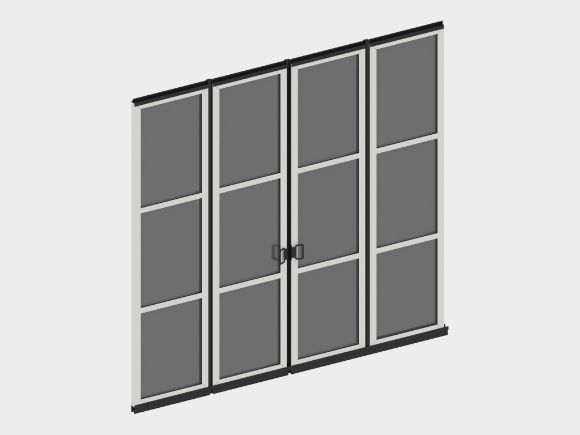

Внешняя сторона складных ворот без нижней направляющей

Промышленные складные панорамные ворота без нижней направляющейВнутренняя сторона

Внутренняя сторона складных ворот без нижней направляющей

Зона применения

Складные панорамные ворота предназначены для перекрытия проемов в зданиях с остекленными фасадами, например, в автомобильных салонах, шоу-румах.

Преимущества

Конструкция

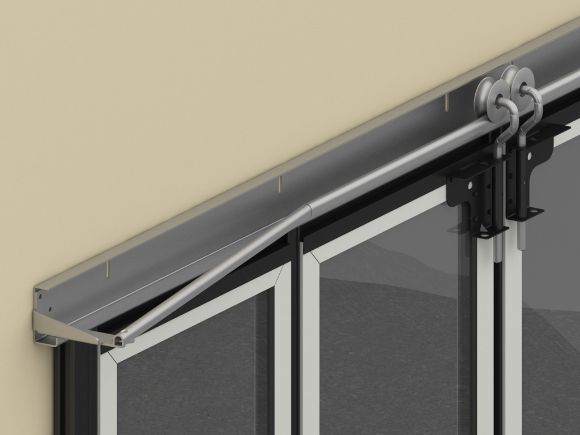

1. Балка отклоняющая
2. Опора роликовая стальная
3. Стойка крепления полотна
4. Профиль алюминиевый промежуточный

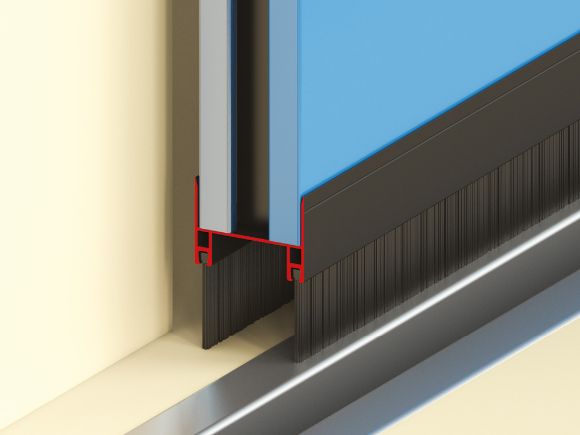

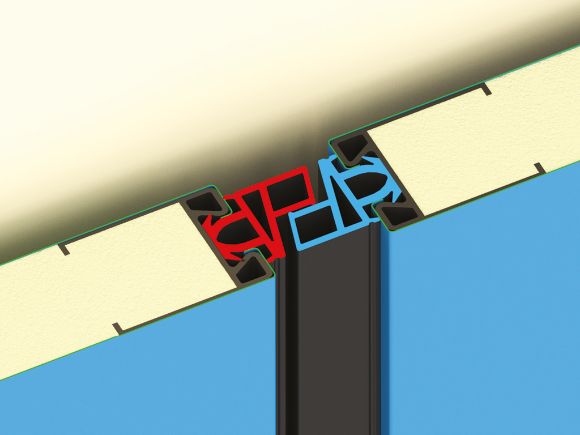

5. Шиповой уплотнитель
6. Оргстекло, сотовый поликарбонат или сэндвич-панель

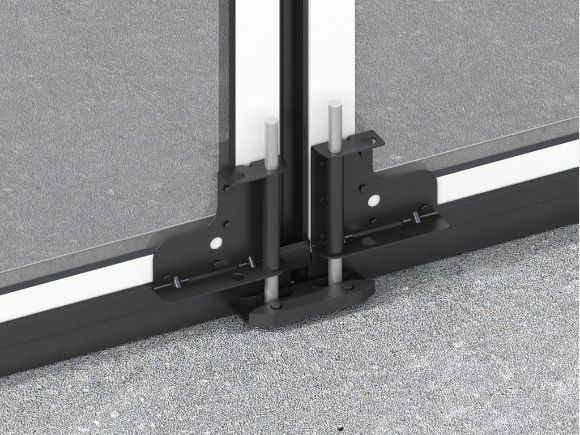

7. Задвижка ригельная вертикальная
8. Профиль алюминиевый основной

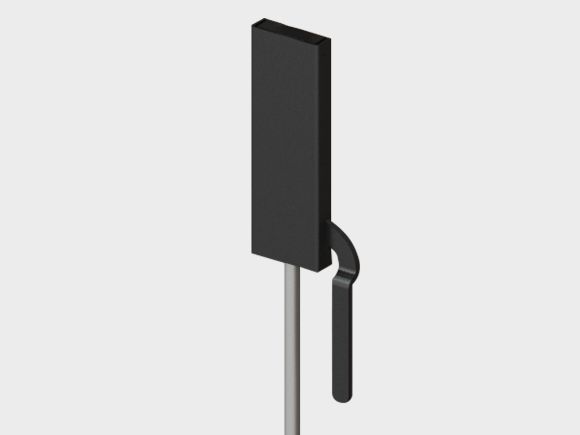

9. Ловитель

Подготовка строительного объекта

Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем разным точкам во избежание ошибок.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h — притолока (расстояние от верха проема до препятствия min 350 мм).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
При замере H и B (высоты и ширины) за итоговый размер принимается наибольшая величина, при замере h, b1, b2 — наименьшая
