Промышленные складные ворота с нижней направляющей

Промышленные складные ворота

Ворота предназначены для установки в помещениях промышленного назначения, где требуется перекрыть большие (ширина — от 2 500 до 30 000 мм, высота — от 2 000 до 8 000 мм) по размеру проемы: в складских и гаражных комплексах, автотранспортных депо, ангарах для летательных аппаратов, автосалонах и пр.

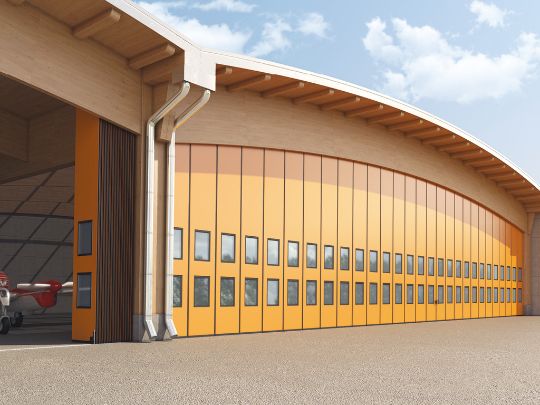

Внешняя сторона складных промышленных ворот с нижней направляющей

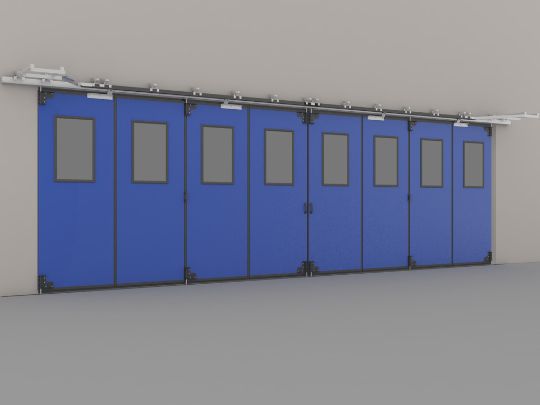

Внутренняя сторона складных промышленных ворот с нижней направляющей

Зона применения

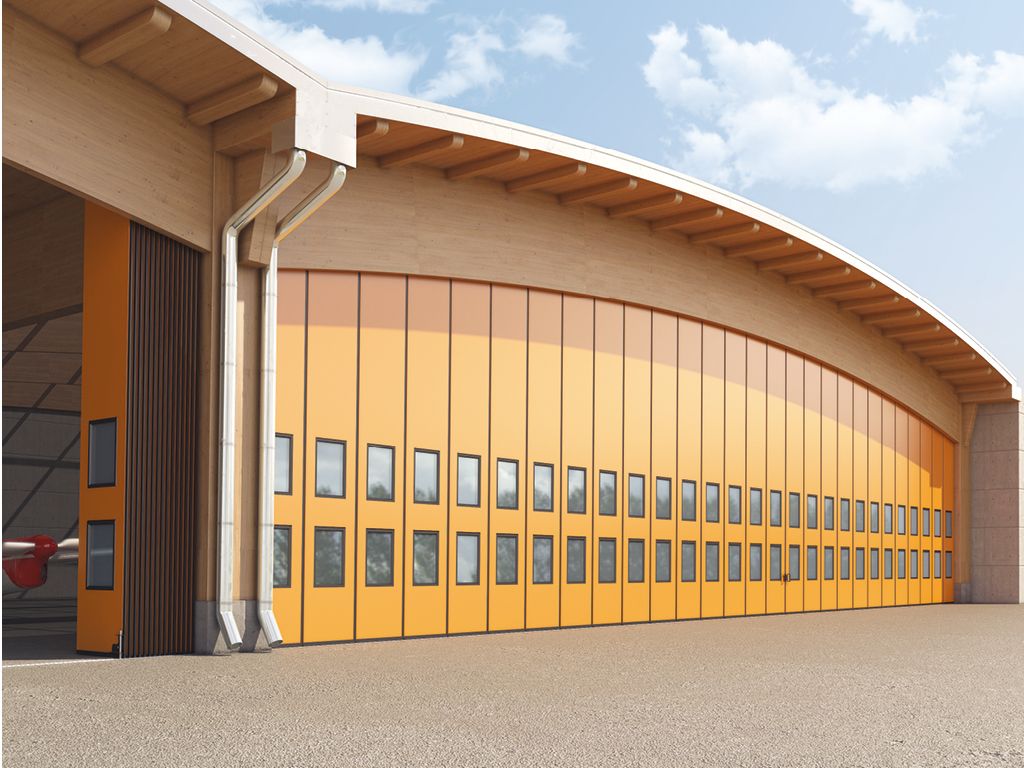

Складные ворота с нижней направляющей — идеальное решение для перекрытия проемов ангаров для хранения и обслуживания крупногабаритной техники, ангаров большой и малой авиации

Преимущества

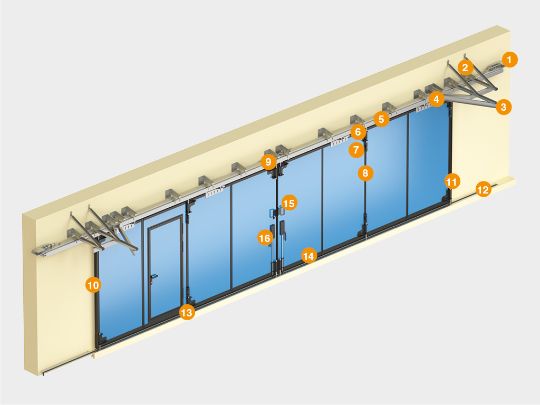

Конструкция

1. Кронштейн крепления привода с натяжителем
2. Кронштейн крепления к стене
3. Отклоняющая система с раскосами
4. Верхний направляющий ролик
5. Балка несущая стальная
6. Опора роликовая регулируемая
7. Кронштейн крепления роликовой опоры
8. Петля
9. Кронштейн крепления полотна ворот к цепи
10. Резиновый уплотнитель концевой
11. Резиновый уплотнитель шиповой
12. Нижний направляющий профиль
13. Ролик нижний
14. Щеточный уплотнитель
15. Ручка стальная
16. Вертикальная ригельная задвижка

Подготовка строительного объекта

Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех разных точках во избежание ошибок.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h — притолока (расстояние от верха проема до препятствия должно составлять минимум 350 мм).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
При замере H и B за итоговый размер принимается наибольшая величина, при замере h, b1, b2 — наименьшая.

Базовая комплектация

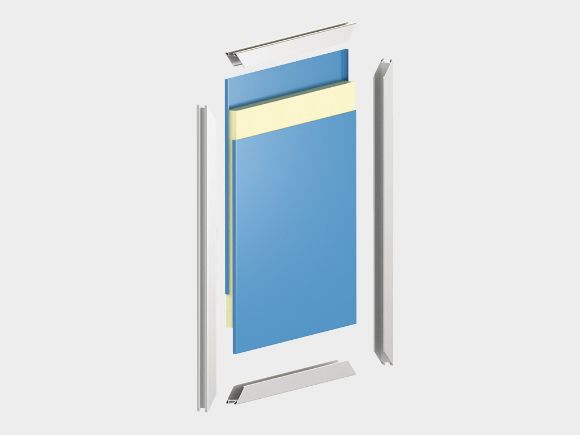

Полотно, собранное из стальных сэндвич-панелей, петель, роликов, резиновых уплотнителей.

Базовая комплектация

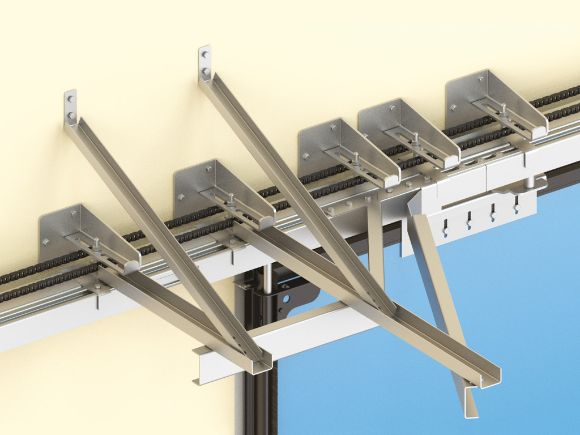

Верхняя направляющая с отклоняющими системами для формирования компактной пачки панелей.

Базовая комплектация

Нижняя направляющая для перемещения полотна ворот и сопротивления ветровой нагрузке.

Базовая комплектация

Ручка для удобного открывания и закрывания ворот вручную.

Базовая комплектация

Задвижки ригельные для фиксации ворот в закрытом положении.

Базовая комплектация

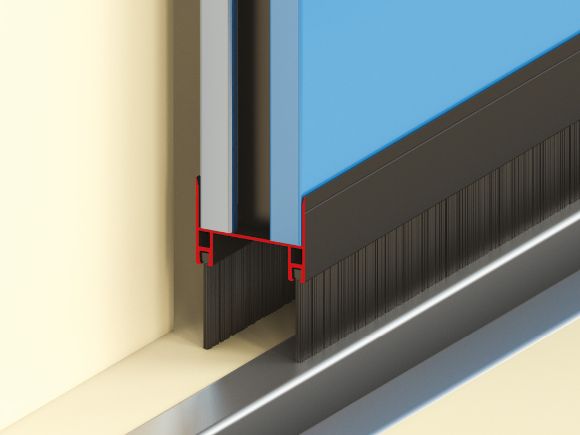

Щеточный уплотнитель снизу полотна ворот для герметизации проема.

Базовая и дополнительная комплектация

Дополнительная комплектация

Окно в алюминиевой раме с заполнением прозрачным поликарбонатом толщиной 3 мм. Стандартный цвет рамы — RAL 9005 (черный).

Дополнительная комплектация

Калитка в алюминиевой раме. Стандартный цвет рамы — RAL 9005 (черный).
