Откатные уличные ворота стандартных размеров в алюминиевой раме с заполнением сэндвич-панелями SLG-S

Откатные уличные ворота

Откатные ворота предназначены для перекрытия въездных проемов и контроля движения автотранспорта. Полотно откатных ворот изготавливается из сэндвич-панелей, окантованных алюминиевым профилем. Данная серия подходит для самостоятельного монтажа. За счет изготовления ворот определенных размеров (3 500 х 2 100; 4 000 х 2 100; 4 500 х 2 100; 5 000 х 2 500), они являются экономически выгодным решением. Откатные ворота DoorHan полностью отвечают требованиям российских строительных стандартов и имеют сертификаты соответствия

Внешняя сторона сдвижных ворот стандартных размеров

Откатные уличные ворота стандартных размеров в алюминиевой раме с заполнением сэндвич-панелями slg-sВнутренняя сторона

Внутренняя сторона сдвижных ворот стандартных размеров

Зона применения

Объекты промышленного сектора: складские и производственные комплексы

Объекты частного сектора: дачные участки

Преимущества

Конструкция

1. Несущая балка.
2. Роликовая опора.
3. Ловитель нижний.
4. Крышка балки с роликом.
5. Универсальный верхний ловитель.
6. Направляющее устройство.
7. Электропривод.
8. Рама

Подготовка строительного объекта

Замер каждого параметра производится минимум по трем точкам. За итоговый размер берется максимальное значение.
H — высота проема (в зависимости от комплекта);
В — ширина проема (в зависимости от комплекта);
L — место в сторону сдвига (рассчитывается как B*1,3);
h — просвет (рекомендуемый размер — 100 мм).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Полотно ворот должно перемещаться по уровню, даже если поверхность земли имеет уклон

Базовая комплектация

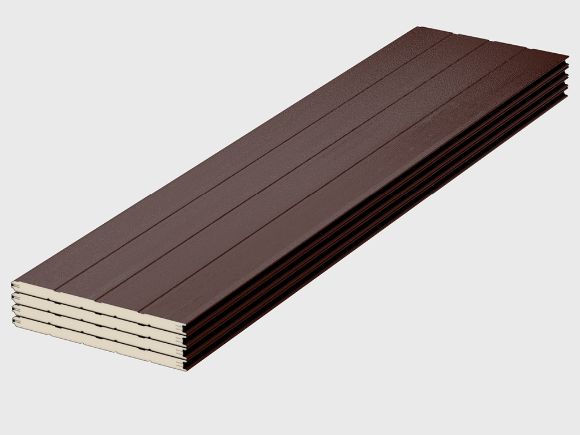

Комплект панелей сдвижных ворот с дизайном «доска» коричнево-красного цвета (RAL 8017)

Базовая комплектация

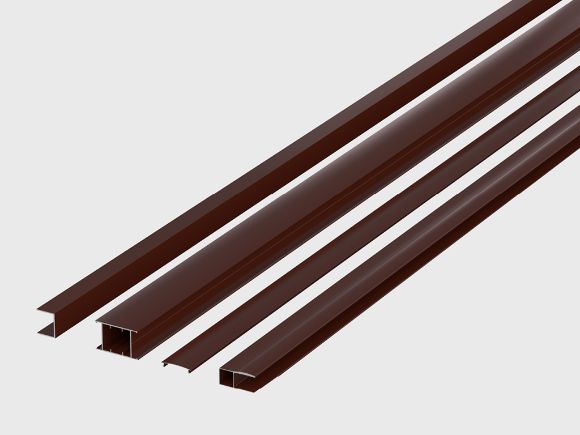

Комплект алюминиевых профилей сдвижных ворот коричнево-красного цвета (RAL 8017). С-профиль для установки зубчатой рейки для привода

Базовая комплектация

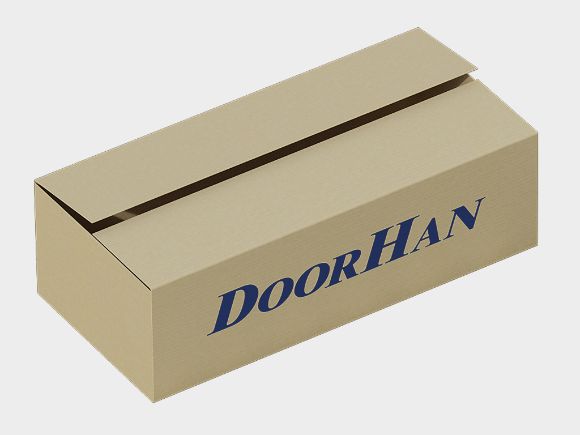

Коробка комплектации сдвижных ворот: 1) метизы для сборки щита; 2) кронштейны крепления щита к балке; 3) верхний ловитель; 4) направляющие устройства; 5) соединительные сухари

Базовая комплектация

Коробка комплектации для балки: 1) крышки для балки; 2) нижний ловитель; 3) роликовые опоры

Базовая комплектация

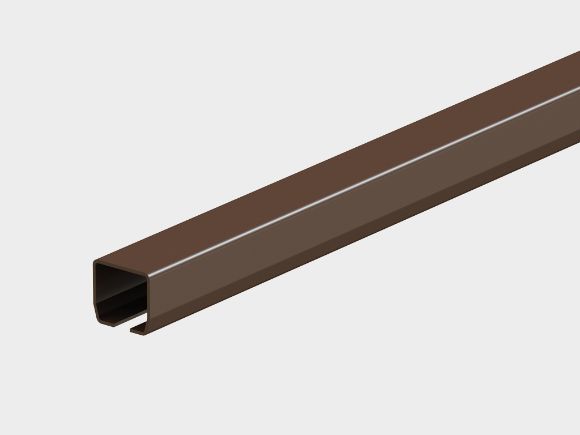

Балка прокатная: 1) для комплекта №1 — 71 х 60; 2) для комплектов №2, №3, №4 — 95 х 88

Базовая и Дополнительная комплектация

Дополнительная комплектация

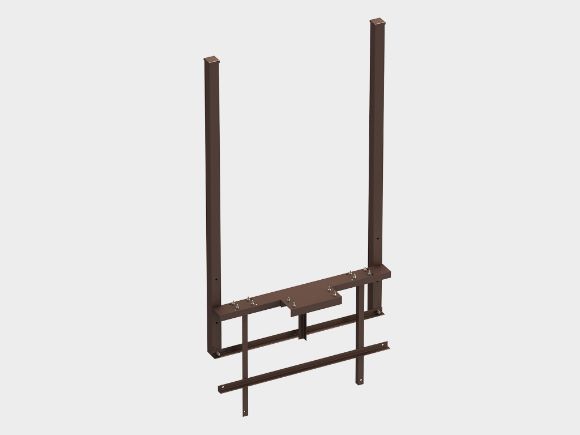

Комплект силовой рамы

Дополнительная комплектация

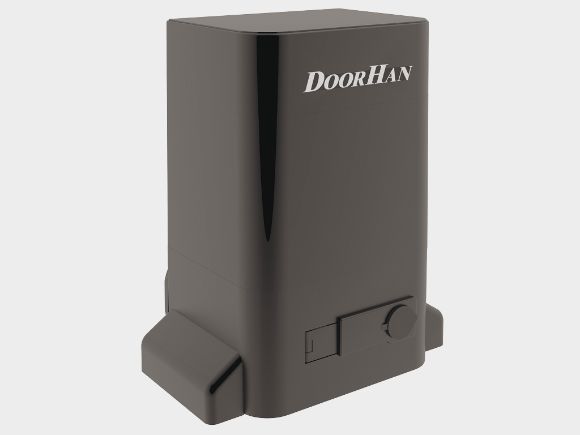

Электропривод (позволяет автоматизировать открытие/закрытие сдвижных ворот)

Дополнительная комплектация

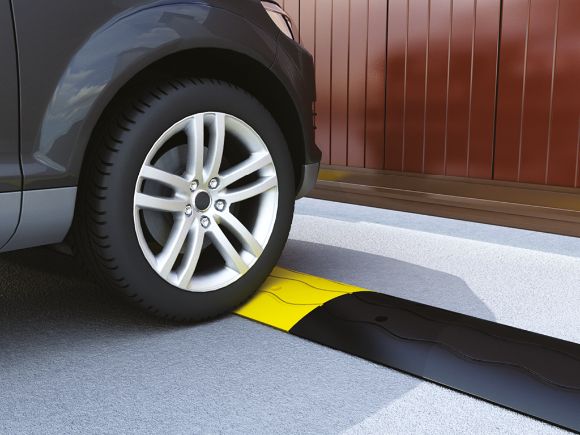

«Лежачий полицейский» (обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия; изготавливается из износостойкого искусственного каучука)

Дополнительная комплектация

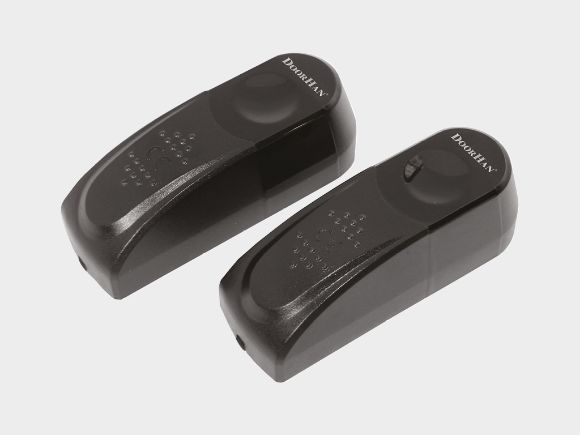

Фотоэлементы безопасности (предназначены для обнаружения людей, животных и посторонних предметов в проеме ворот при движении полотна для исключения травматизма)

Дополнительная комплектация

Сигнальная лампа (сигнализирует о движении ворот в течение всего цикла открытия и закрытия)

Дополнительная комплектация

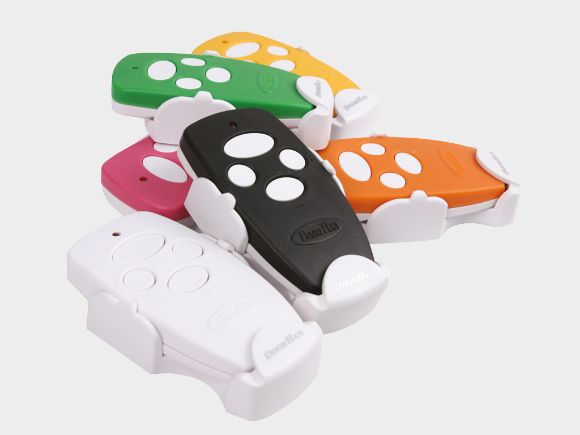

Дистанционное управление (современный дизайн, небольшие размеры пультов)

Дополнительная комплектация

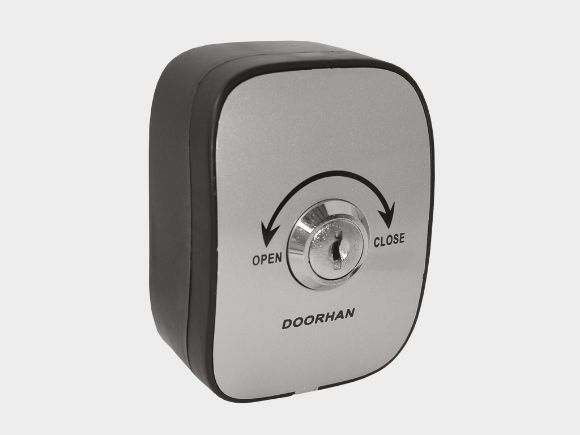

Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка)
