Промышленные секционные ворота из стальных сэндвич-панелей с торсионным механизмом ISD THERMALPRO

Секционные ворота ISD ThermalPro

Секционные ворота ISD ThermalPro устанавливаются в помещениях, оборудованных холодильными или морозильными установками. Позволяют герметизировать помещение, изолируют пространства с большими перепадами температур, позволяют поддерживать заданный температурный режим, снижают теплопотери. Находят применение на производственных предприятиях пищевой промышленности, складских комплексах и сбытовых организациях. Многообразие типов подъема позволяет обеспечивать замкнутость контура охлаждения на проемах различных конфигураций

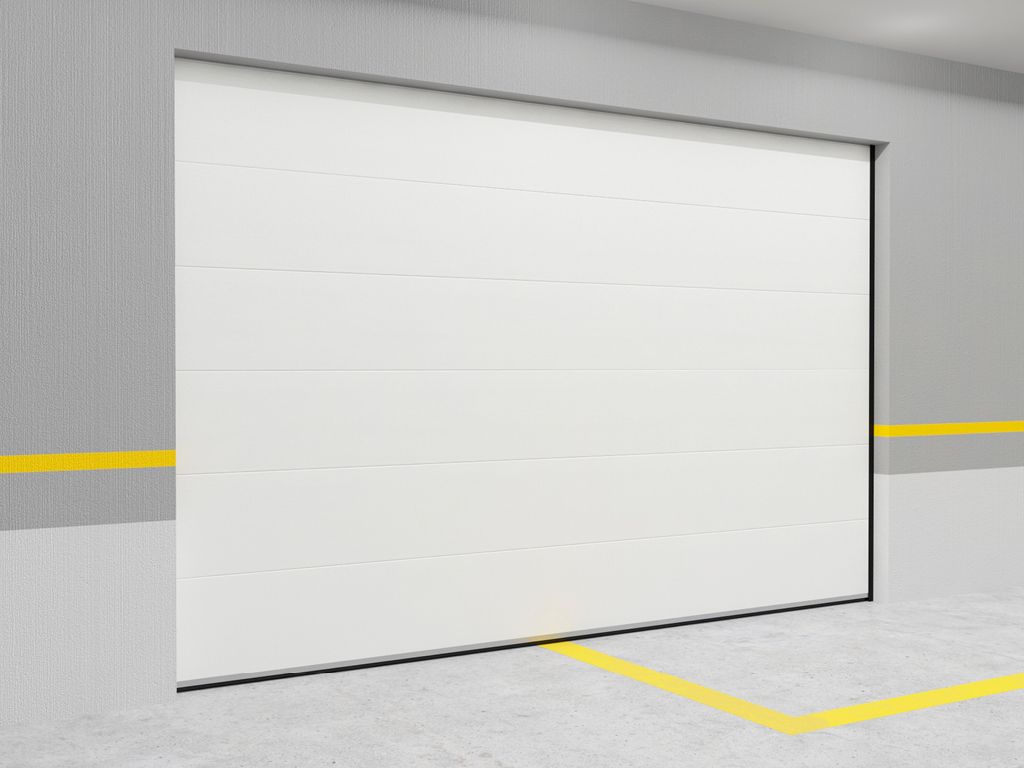

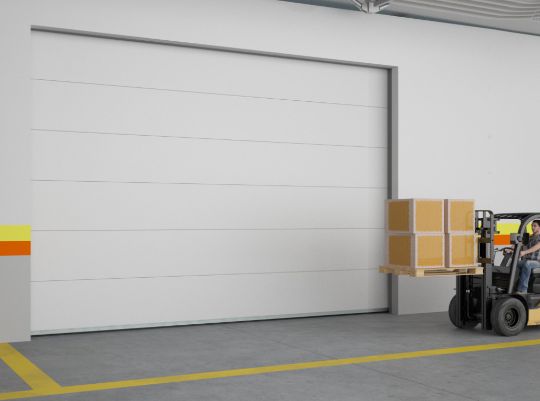

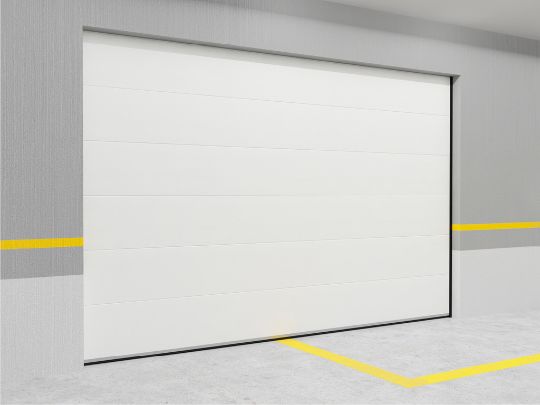

Внешняя сторона секционных ворот

Секционные ворота ISD ThermalProВнутренняя сторона

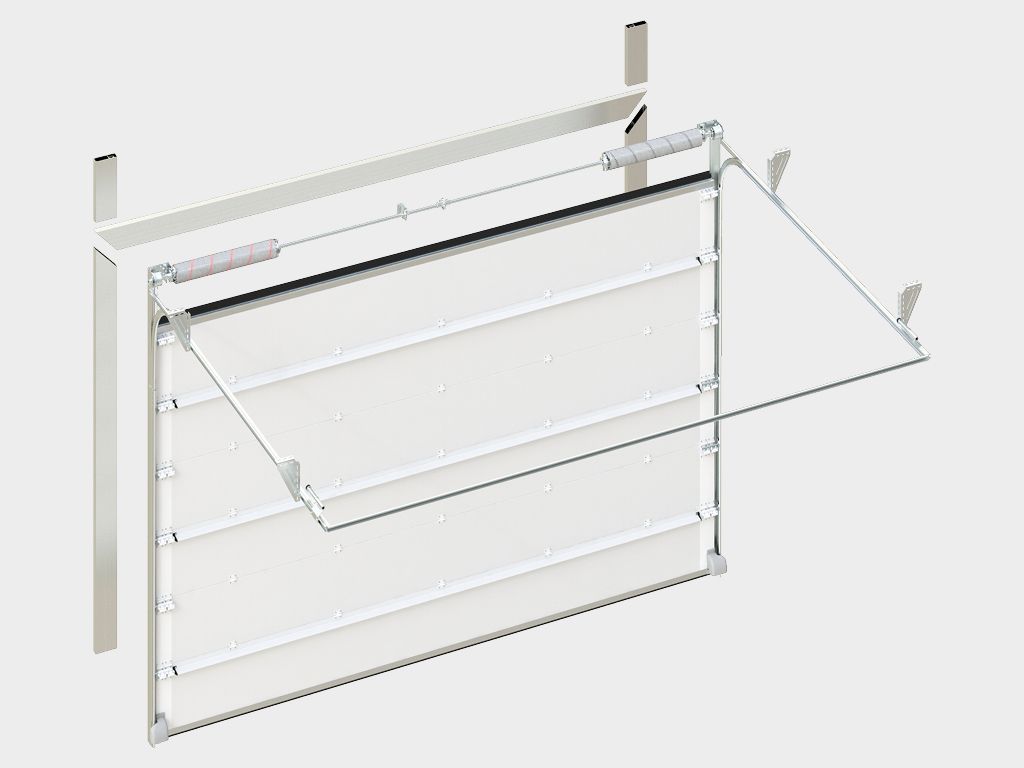

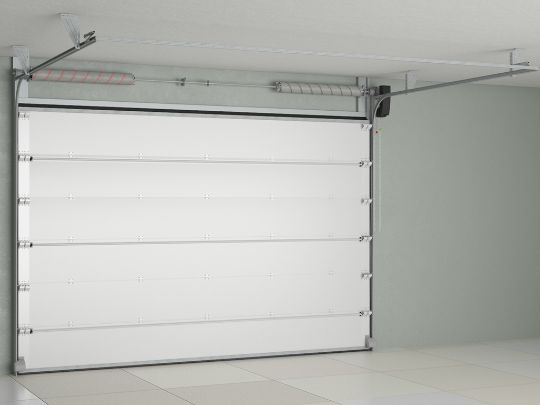

Внутренняя сторона секционных ворот

Зона применения

Объекты с холодильными и морозильными установками, регионы с экстремально низкими температурами

Преимущества

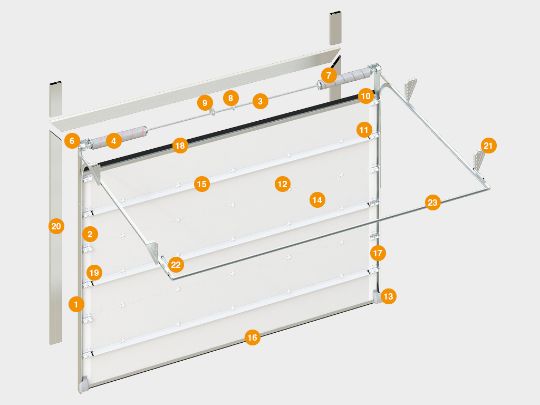

Конструкция

1. Угловая стойка
2. Вертикальная направляющая
3. Вал цилиндрический
4. Устройство защиты от обрыва пружины
5. Барабан
6. П-образный кронштейн
7. Балансирующий пружинный механизм (торсионная пружина)
8. Муфта соединительная
9. Внутренний опорный кронштейн
10. Верхняя опора с держателем ролика
11. Боковая опора с держателем ролика
12. Внутренняя петля
13. Устройство защиты от разрыва троса
14. Сэндвич-панель 80 мм
15. Усиливающий дельта-профиль
16. Нижний профиль и уплотнитель
17. Уплотнитель боковой
18. Верхний профиль и уплотнитель
19. Боковая крышка усиленная для панелей с отверстиями для крепления
20. Профиль-рама, оснащенный греющим ПЭН проводом (опция)
21. Кронштейны крепления к потолку
22. Пружинный амортизатор
23. Дистанционный С-профиль

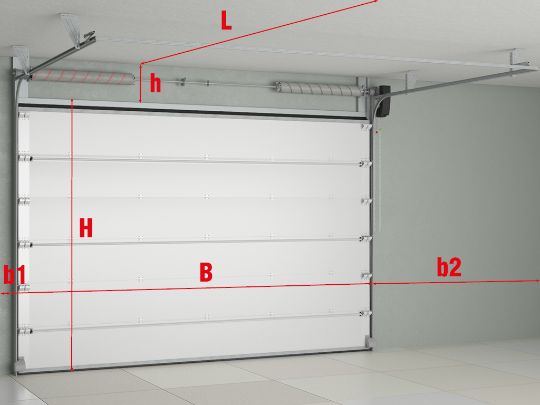

Подготовка строительного объекта

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам;
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого края до правого края проема);
h — притолока (расстояние от верха проема до потолка) от 150 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм, с опцией обогреваемый контур от 150 мм.
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями

Базовая комплектация

Полотно из сэндвич-панели толщиной 80 мм с пенополиуретановым наполнителем высокой плотности. Листы панели термически разделены вставкой энергофлексового уплотнителя, который препятствует промерзанию стыка панелей

Базовая комплектация

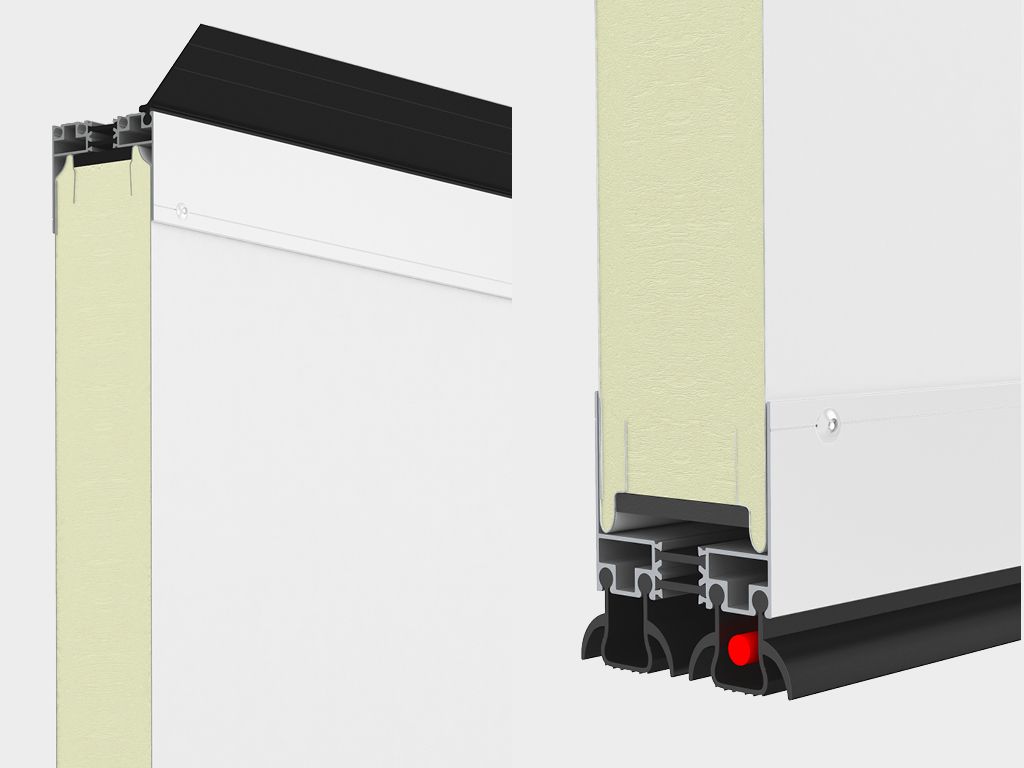

Верхний алюминиевый профиль с терморазделением препятствует образованию конденсата и наледи в верхней части полотна ворот. Верхний уплотнитель сохраняет свою эластичность при отрицательных температурах и обеспечивает надежную герметизацию проема

Базовая комплектация

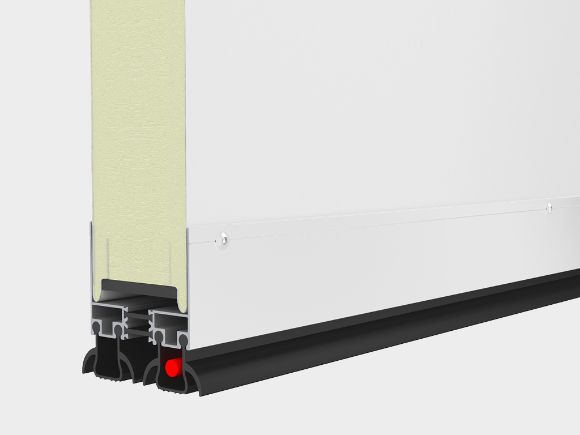

Нижний алюминиевый профиль сохраняет терморазделение сэндвич-панели. Двойной уплотнитель нивелирует неровности пола, обеспечивает хорошую герметизацию. Греющий провод устанавливается в нижний уплотнитель при выборе опции «обогреваемый контур проема»

Базовая комплектация

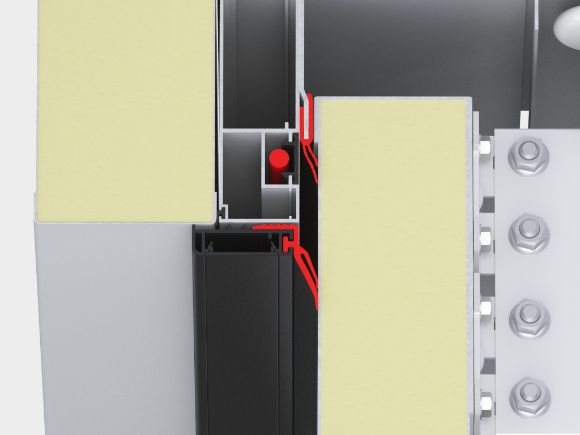

Двойная система уплотнения проема: боковой двухлепестковый уплотнитель установлен между полотном и угловой стойкой, внешний двухлепестковый контур уплотнения — между проемом и щитом. Проем уплотняется четырьмя уплотнителями одновременно, дополнительные воздушные камеры обеспечивают максимально надежную герметизацию

Базовая комплектация

Системы направляющих из стали толщиной 2 мм — надежное решение, обладающее повышенным запасом прочности

Базовая комплектация

Пружинный механизм на торсионных пружинах, рассчитанный на 25 000 циклов, обеспечивает долговечность конструкции ворот

Базовая комплектация

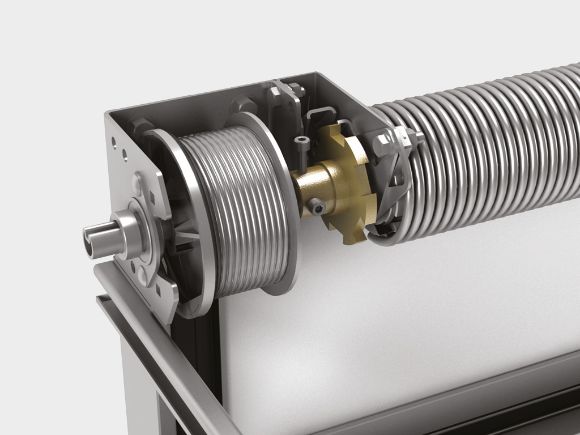

Устройство защиты от обрыва пружины блокирует вал, что предотвращает падение полотна ворот

Базовая комплектация

Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и предотвращает падение полотна ворот

Базовая комплектация

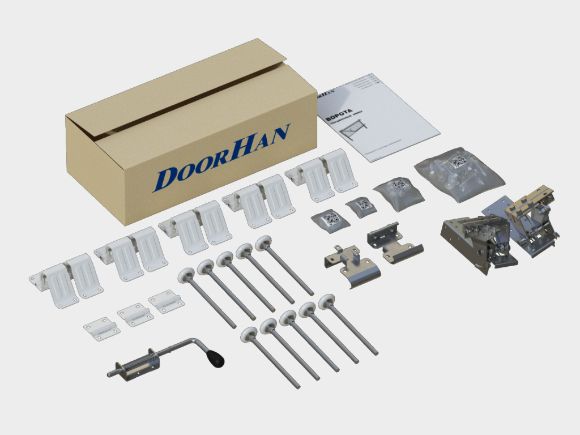

Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу

Базовая и Дополнительная комплектация

Дополнительная комплектация

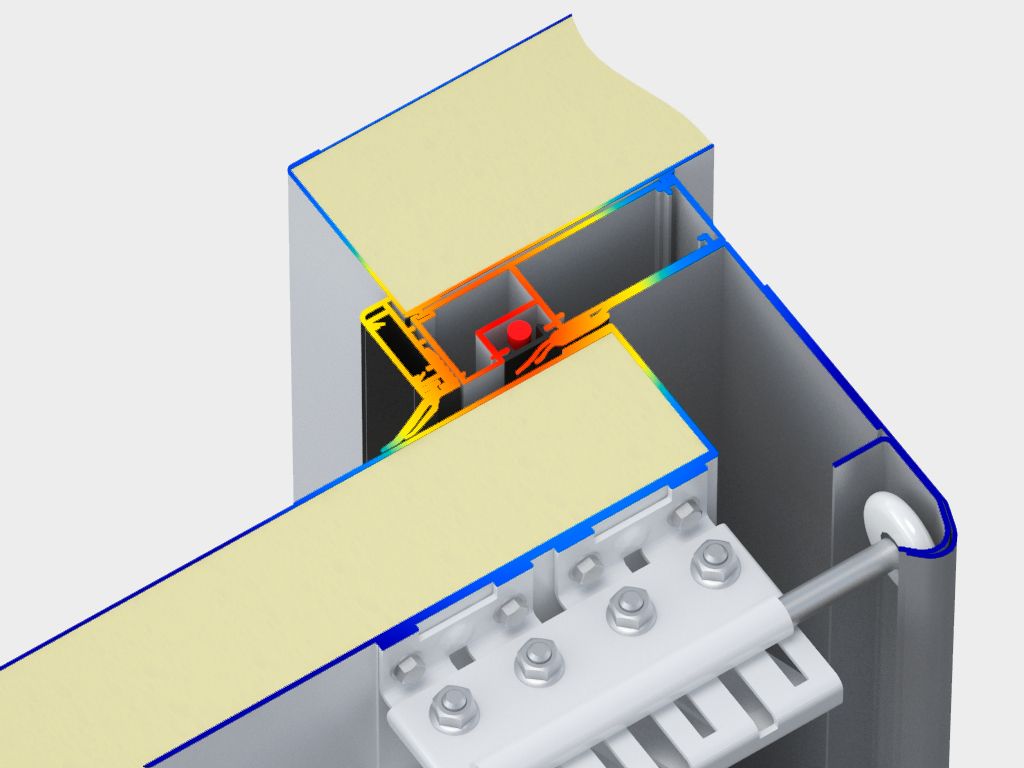

Система обогрева контура проема представляет собой силовой каркас, выполненный из алюминиевого профиля, внутри которого размещается греющий ПЭН-провод, что позволяет избежать примерзания полотна ворот к проему. Помимо этого по нижней кромке полотна ворот также пускается греющий кабель. Таким образом получается замкнутый греющий контур по всему периметру проема

Дополнительная комплектация

Ручной цепной привод устанавливается на промышленные ворота всех типов подъема, служит для подъема/опускания полотна ворот вручную

Дополнительная комплектация

Пружинный механизм на торсионных пружинах, рассчитанный на ресурс до 100 000 циклов

Дополнительная комплектация

Механическая задвижка позволяет запирать полотно изнутри помещения. Отличается простотой и надежностью

Дополнительная комплектация

Автоматизация. Возможность автоматизации ворот приводом (см. раздел «Автоматика для ворот»)
