Промышленные секционные ворота из алюминиевых сэндвич-панелей с торсионным механизмом ISD03ALU

Промышленные секционные ворота серии ISD03

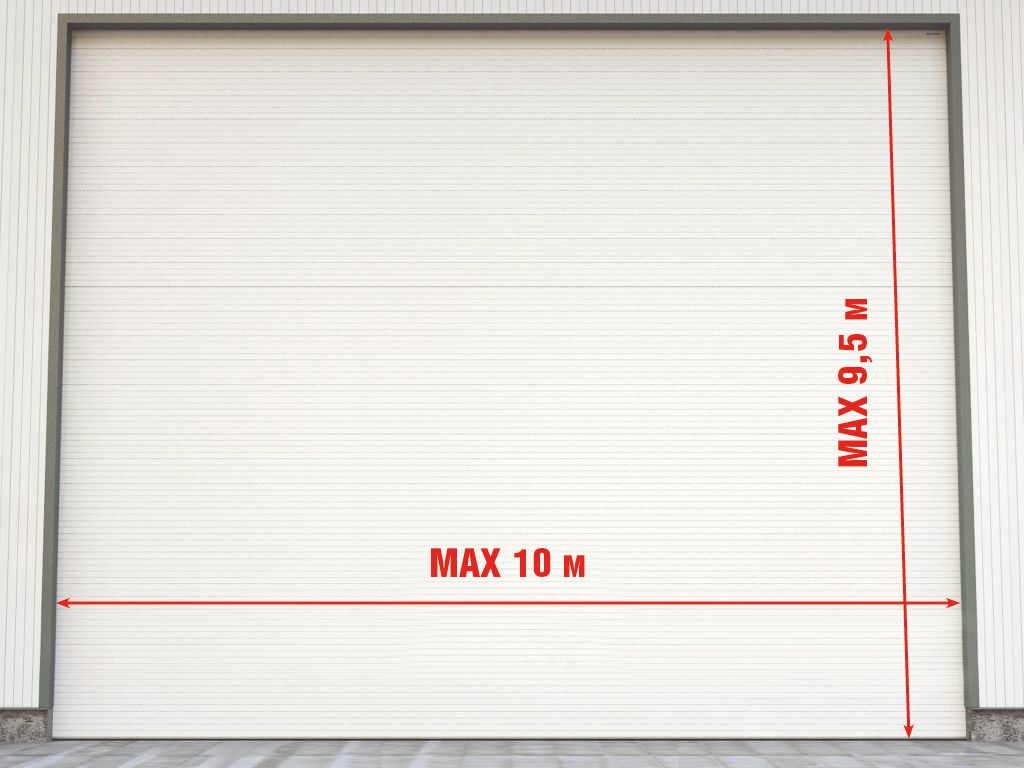

Промышленные секционные ворота серии ISD03 устанавливаются в проемы больших размеров производственных зданий различного типа, складских помещений, цехов, терминалов. За счет конструктивных особенностей данная серия перекрывает проемы шириной до 10 и высотой до 9,5 м. Секционные ворота серии ISD03 обладают повышенными прочностными свойствами, оснащены комплексной системой безопасности, устойчивы к коррозии и способны противостоять воздействию агрессивных сред. Ворота автоматизируются электроприводами для промышленных ворот

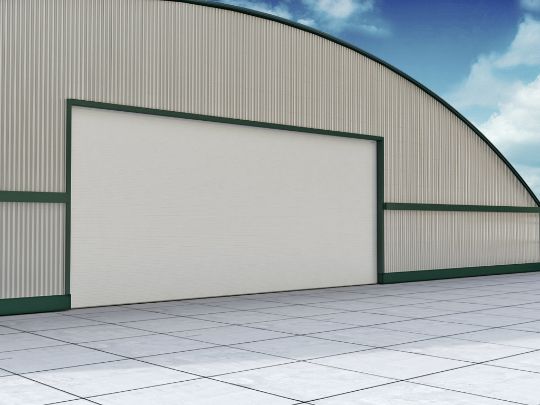

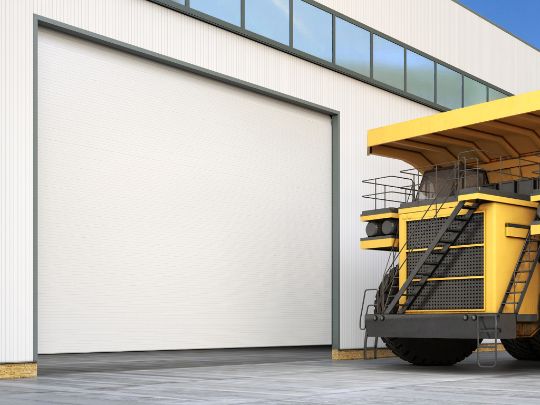

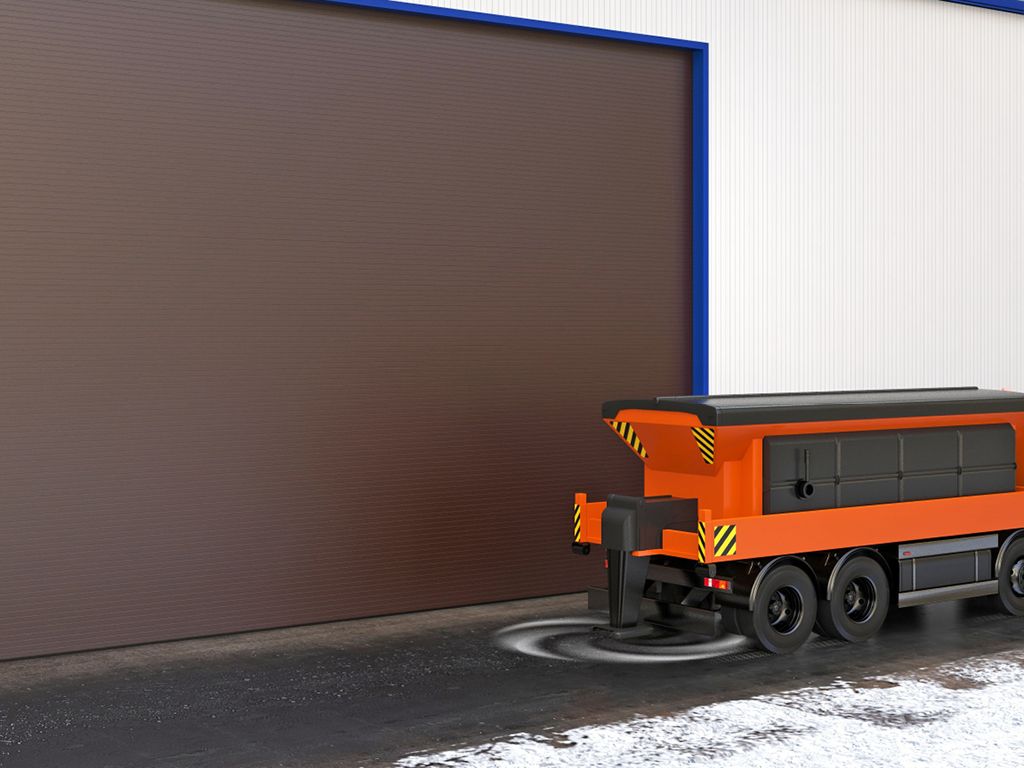

Промышленные секционные ворота серии ISD03Внешняя сторона

Внешняя сторона секционных ворот

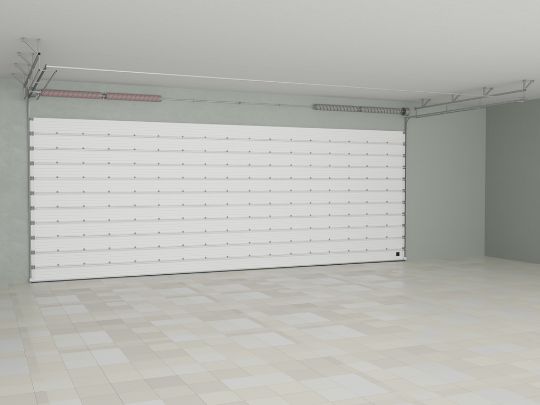

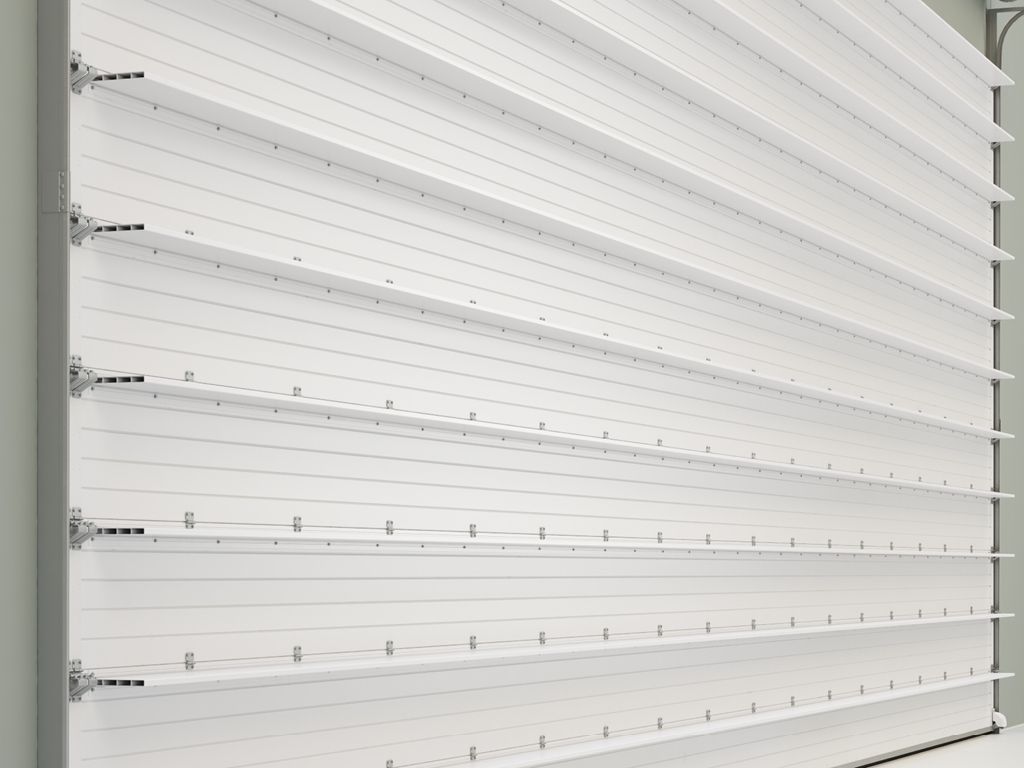

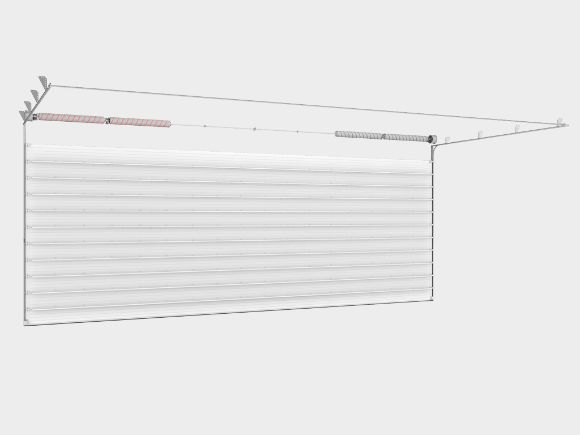

Промышленные секционные ворота серии ISD03Внутренняя сторона

Внутренняя сторона секционных ворот


Зона применения

Промышленный сектор: объекты с повышенными требованиями к коррозионной стойкости и интенсивности использования ворот


Преимущества

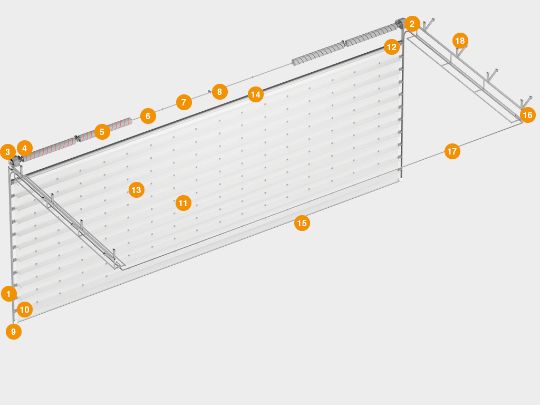

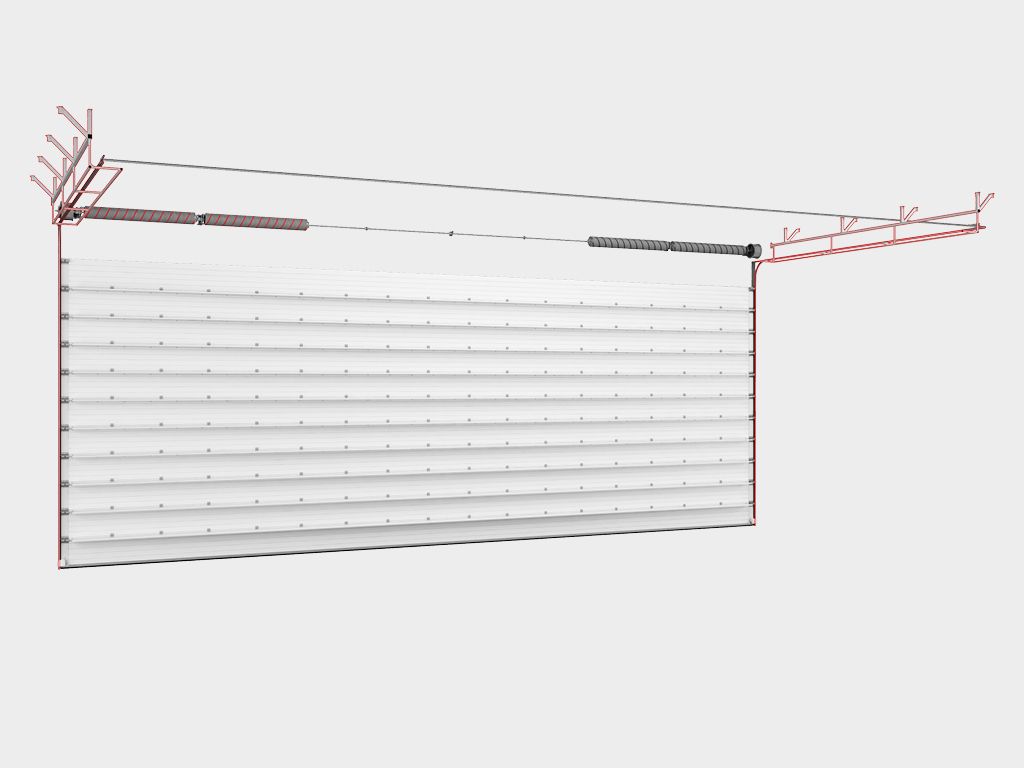

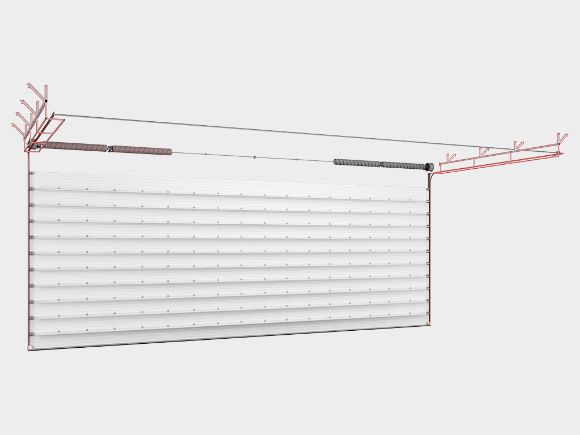

Конструкция

1. Вертикальная направляющая в сборе
2. Горизонтальная направляющая
3. П-образный кронштейн и барабан
4. Устройство защиты от обрыва пружины
5. Балансирующий пружинный механизм (торсионная пружина)
6. Вал цилиндрический
7. Муфта соединительная
8. Внутренний опорный кронштейн
9. Устройство защиты от разрыва троса

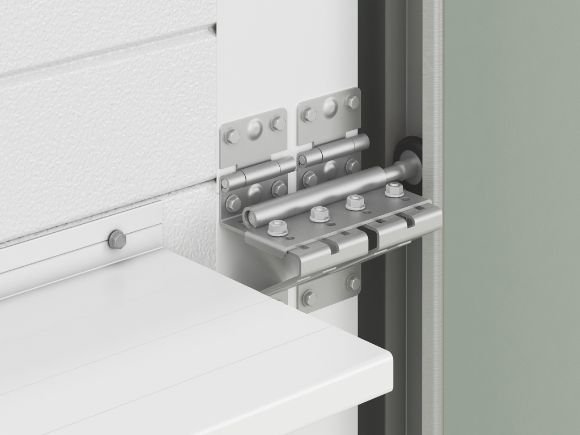

10. Боковая опора с держателем ролика
11. Внутренняя петля
12. Верхняя опора с держателем ролика

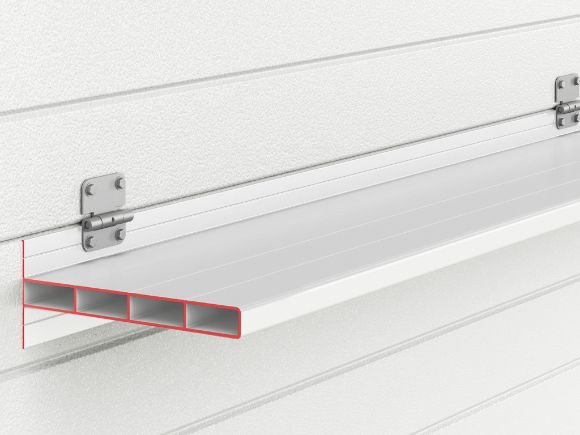

13. Усилительный алюминиевый профиль
14. Верхний профиль и уплотнитель
15. Нижний профиль и уплотнитель
16. Пружинный амортизатор
17. С-профиль
18. Силовая монтажная конструкция с системой захвата

Подготовка строительного объекта

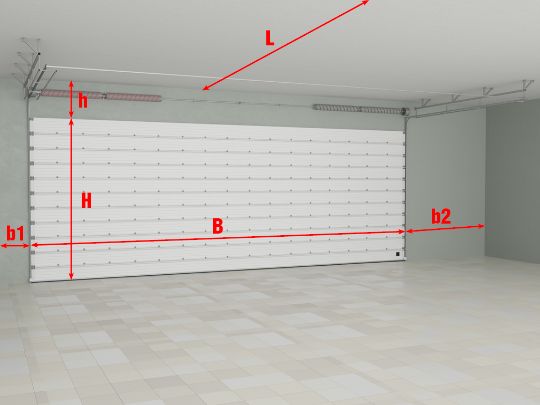

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех точках:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого края до правого края проема);
h — притолока (расстояние от верха проема до препятствия) от 150 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями

Базовая и Дополнительная комплектация
