Гаражные секционные ворота со встроенным приводом из алюминиевых сэндвич-панелей с октагональным валом RSD02LUX

Секционные ворота из однослойных панелей серии RSD02 SLP

Секционные ворота RSD02LUX представляют собой модификацию хорошо зарекомендовавших себя ворот RSD01LUX с одной отличительной особенностью — балансировочным механизмом и автоматическим приводом, размещенными внутри вала, что позволяет сэкономить пространство в гараже. Балансировка полотна осуществляется за счет пружинно-инерционного механизма, а для автоматизации используется внутривальный привод с аварийным расцепителем. Ворота данной серии предназначены для перекрытия въездных проемов шириной и высотой до 3000 мм в гаражах, бытовых и технических помещениях. Минимальные требования — пристенки от 100 мм, притолока от 180 мм. Легкая и прочная панель из алюминия обладает высокой коррозионной стойкостью. Конструкция ворот термоэффективна, прочна и проста в монтаже

Внешняя сторона секционных ворот

Секционные ворота из однослойных панелей серии RSD02 SLPВнутренняя сторона

Внутренняя сторона секционных ворот

Зона применения

Частный сектор: объекты с повышенными требованиями к коррозионной стойкости ворот

Преимущества

Конструкция

1. Ригель вертикальный
2. Вертикальная направляющая
3. Нижний изгиб горизонтальной направляющей
4. Верхний изгиб горизонтальной направляющей
5. С-профиль
6. Кронштейн крепления к потолку
7. Система уравновешивания полотна на базе октагонального вала
8. Кронштейн крепления направляющей
9. Кронштейн крепления нижнего изгиба
10. Кронштейн крепления верхнего изгиба
11. Пластина крепления горизонтальных направляющих
12. Верхний профиль с уплотнителем
13. Нижний профиль с уплотнителем
14. Верхний опорный кронштейн
15. Опора с роликодержателем и роликом
16. Нижний угловой кронштейн
17. Петля
18. Ручка

Подготовка строительного объекта

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого до правого края проема);
h — притолока (расстояние от верха проема до потолка) min 180 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 100 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина

Базовая комплектация

Полотно из энергоэффективных алюминиевых сэндвич-панелей толщиной 40 мм с усилением под внутренние петли и боковые опоры

Базовая комплектация

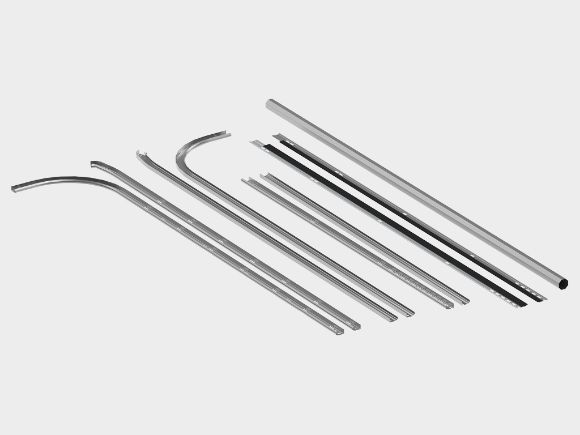

Направляющие обладают упрощенной конструкцией и имеют все необходимые для монтажа перфорации; октагональный вал требуемой длины

Базовая комплектация

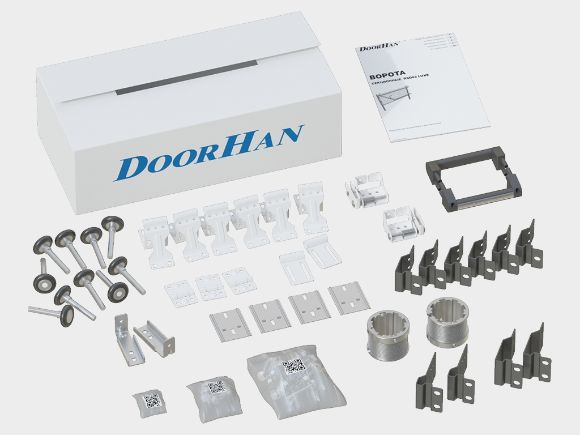

Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие

Базовая и Дополнительная комплектация

Дополнительная комплектация

Механическая задвижка, позволяющая блокировать ворота изнутри помещения. Отличается простотой и надежностью

Дополнительная комплектация

Механический замок, позволяющий блокировать полотно ворот в закрытом положении — как изнутри помещения, так и со стороны улицы
