Гаражные секционные ворота из стальных однослойных панелей с торсионным механизмом rsd02-slp

Секционные ворота из однослойных панелей серии RSD02 SLP

Секционные ворота из однослойных панелей серии RSD02 SLP (Single-Layer Panel) рассчитаны на установку во въездные проемы небольших размеров. Такие ворота подойдут для помещений, не требующих дополнительной теплоизоляции (крытые парковки, неотапливаемые гаражи и др.). Секционные ворота RSD02 SLP могут быть установлены в помещения с притолокой (расстояние от верхнего края проема до ближайшего препятствия или потолка) от 210 мм и боковыми расстояниями (от края проема до стены) от 120 мм, на проемы шириной от 2 000 до 3 500 мм и высотой от 1 800 до 3 000 мм

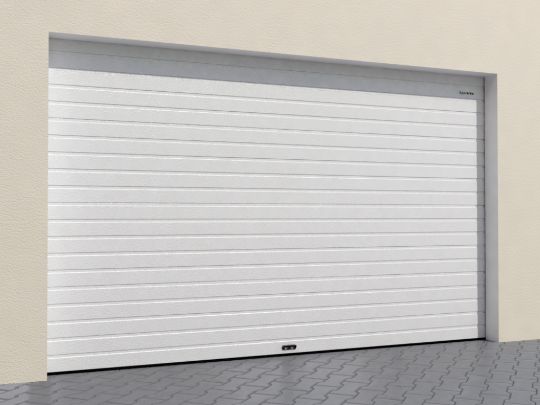

Секционные ворота из однослойных панелей серии RSD02 SLPВнешняя сторона

Внешняя сторона однослойных секционных ворот

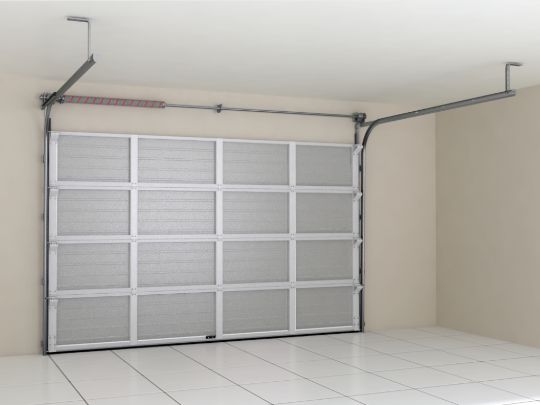

Секционные ворота из однослойных панелей серии RSD02 SLPВнутренняя сторона

Внутренняя сторона однослойных секционных ворот

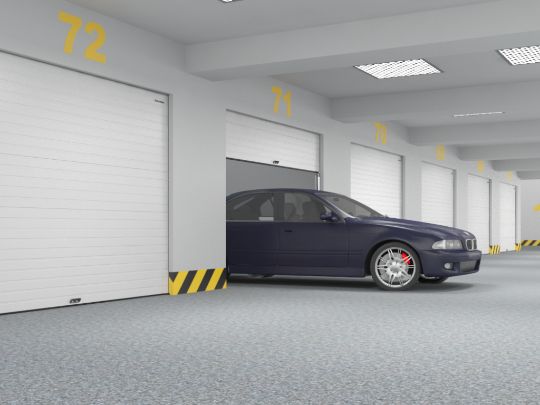

Зона применения

Неотапливаемые помещения: стоянки, холодные гаражи


Преимущества

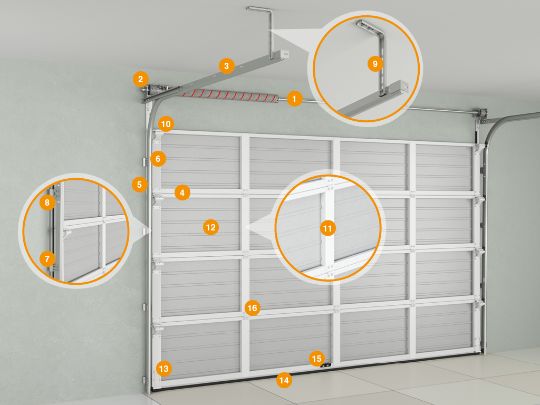

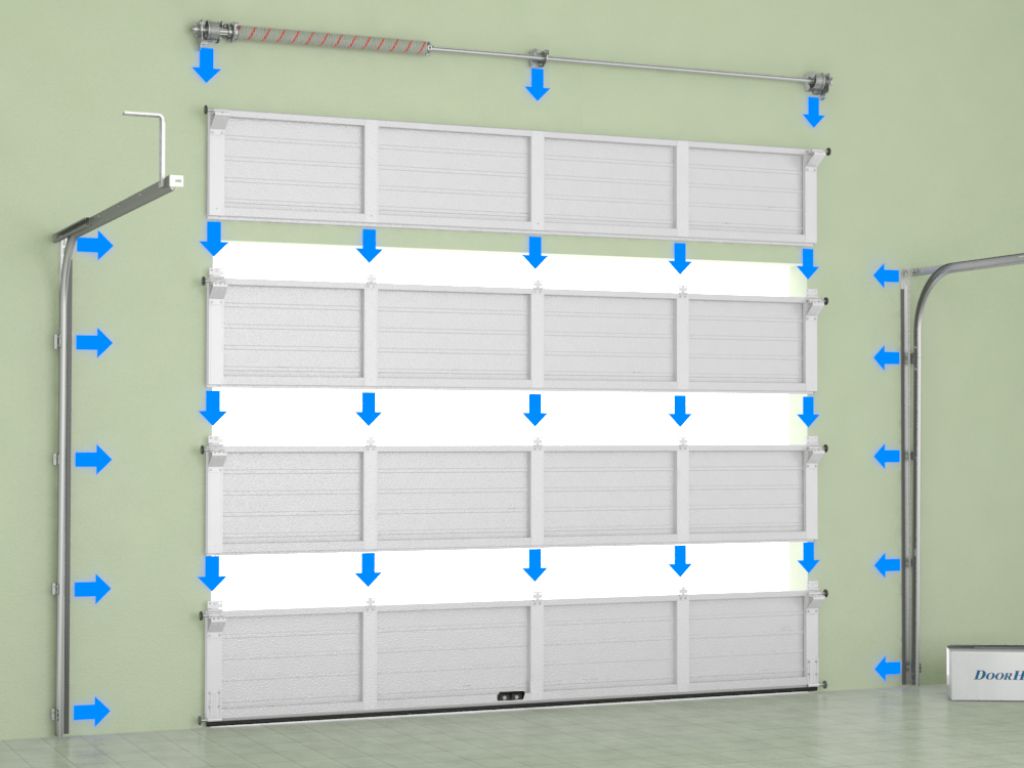

Конструкция

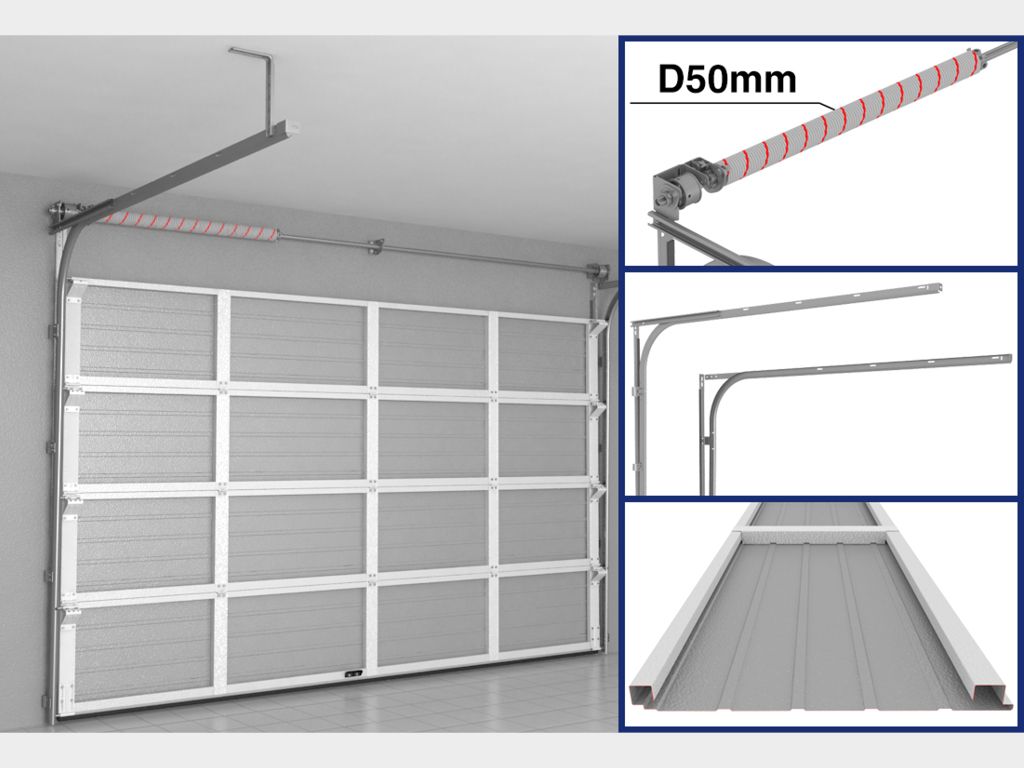

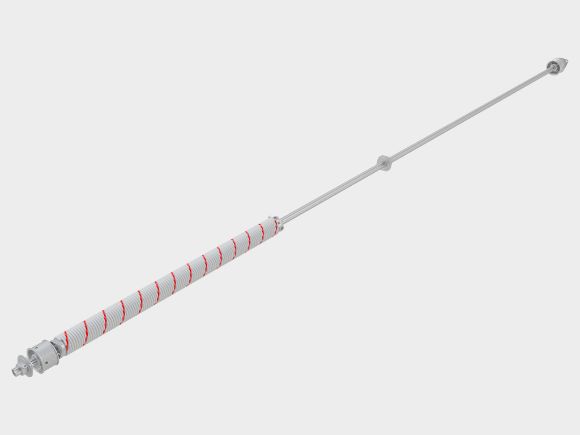

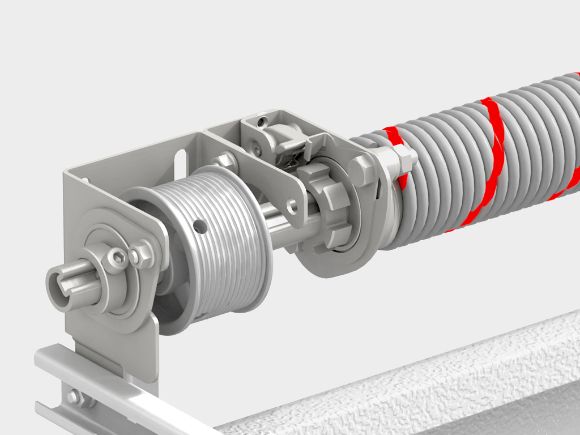

1. Система уравновешивания полотна ворот (пружинно-торсионный механизм)
2. Концевой П-образный опорный кронштейн

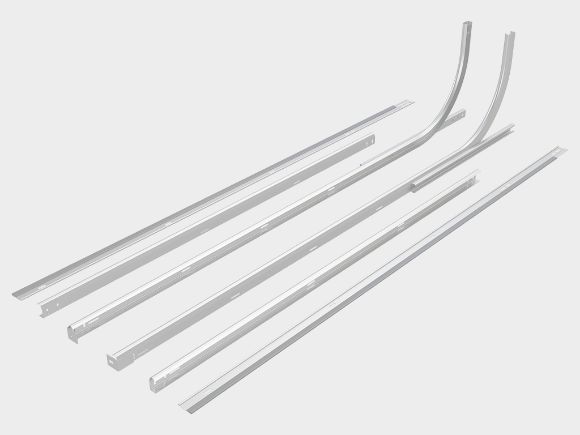

3. Направляющие для полотна ворот
4. Опора с роликодержателем и роликом
5. Вертикальная стойка
6. Боковая крышка
7. Кронштейн крепления направляющей
8, Кронштейн крепления изгибов
9. Система крепления к потолку
10. Верхний опорный кронштейн

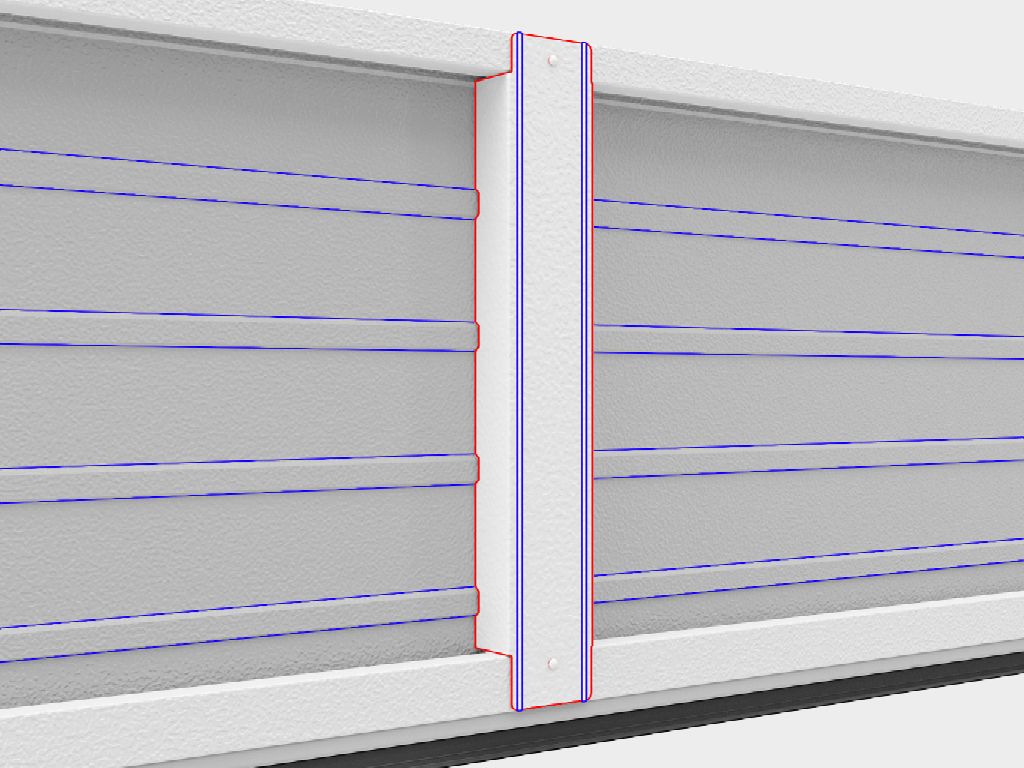

11. Усилитель однослойной панели
12. Однослойные панели
13. Нижний угловой кронштейн
14. Нижний профиль и уплотнитель
15. Ручка
16. Внутренняя петля

Подготовка строительного объекта

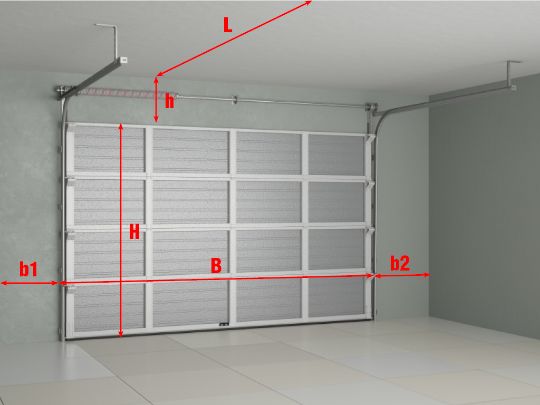

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого края до правого края проема);
h — притолока (расстояние от верха проема до препятствия) min 210 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 120 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями

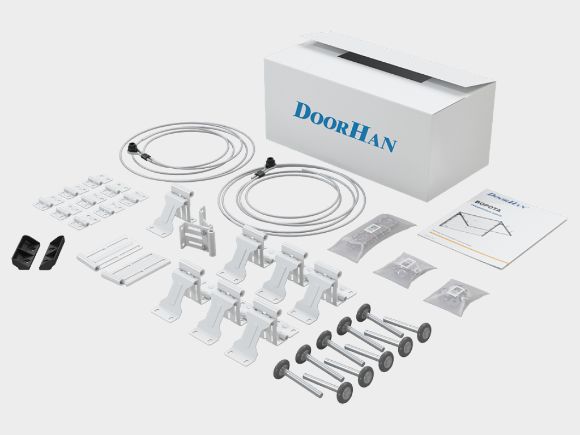

Базовая и Дополнительная комплектация
