Гаражные секционные ворота из алюминиевых сэндвич-панелей с торсионным механизмом rsd02alu

Гаражные секционные ворота с торсионным механизмом серии RSD02ALU

Гаражные секционные ворота с торсионным механизмом серии RSD02ALU представляют собой классическую, проверенную годами конструкцию с новой алюминиевой сэндвич-панелью. Легкая и прочная сэндвич-панель толщиной 40 мм из алюминия обладает высокой коррозионной стойкостью и термоэффективностью. Ворота данной серии перекрывают проемы шириной до 6000 мм, высотой до 3500 мм, с притолокой от 150 мм и боковыми расстояниями (от края проема до стены) от 120 мм. Специально разработанная конструкция и многообразие типов подъема позволяют установить данную серию ворот в помещения с различными архитектурными особенностями

Гаражные секционные ворота с торсионным механизмом серии RSD02ALUВнешняя сторона

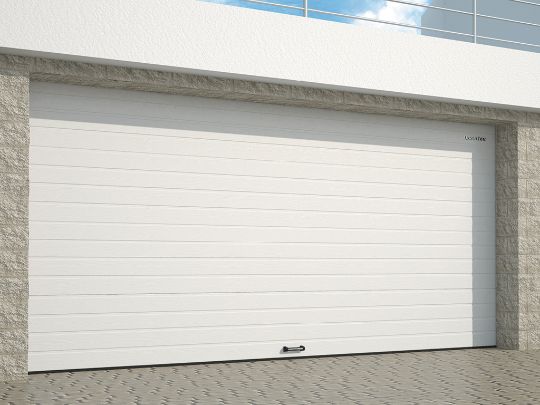

Внешняя сторона секционных ворот


Гаражные секционные ворота с торсионным механизмом серии RSD02ALUВнутренняя сторона

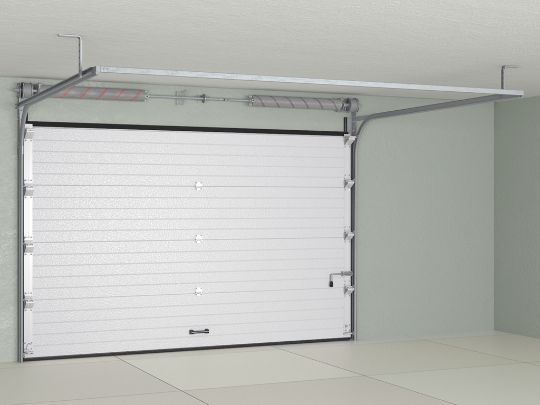

Внутренняя сторона секционных ворот


Зона применения

Частный сектор: объекты с повышенными требованиями к коррозионной стойкости и интенсивности использования ворот


Преимущества

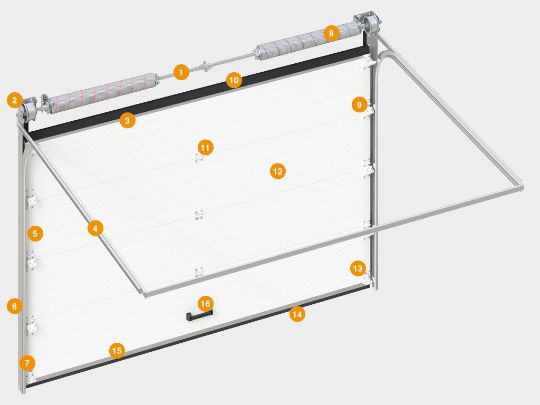

Конструкция

1. Система уравновешивания полотна ворот (пружинно-торсионный механизм)
2. Концевой П-образный опорный кронштейн
3. Верхний профиль
4. Направляющие для полотна ворот
5. Опора с роликодержателем и роликом
6. Угловая стойка
7. Боковая крышка
8. Устройство защиты от обрыва пружины
9. Система крепления к потолку
10. Верхний опорный кронштейн
11. Верхний уплотнитель
12. Петля
13. Полотно ворот из сэндвич-панелей
14. Задвижка (опция)
15. Нижний опорный кронштейн
16. Нижний профиль с уплотнителем

Подготовка строительного объекта

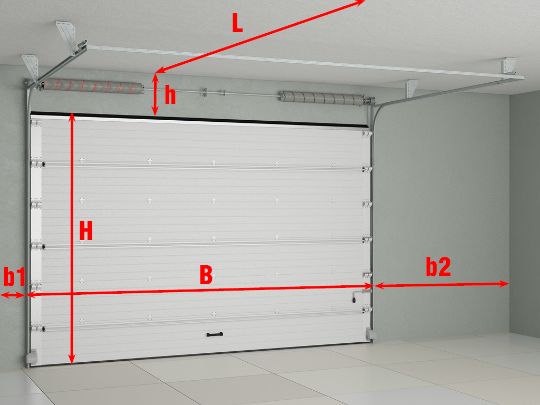

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого до правого края проема);
h — притолока (расстояние от верха проема до потолка) от 150 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями

Базовая и Дополнительная комплектация
