Гаражные секционные ворота из алюминиевых сэндвич-панелей с пружинами растяжения rsd01lux

Секционные ворота RSD01LUX

Секционные ворота RSD01LUX предназначены для перекрытия въездных проемов шириной до 3 000 мм и высотой до 2 750 мм в гаражах, бытовых и технических помещениях. За счет низкого типа подъема, данная серия имеет минимальные требования к параметрам проема — может быть установлена в помещениях, имеющих пристенки от 100 мм и притолоку от 110 мм. Легкая и прочная панель из алюминия обладает высокой коррозионной стойкостью. Конструкция ворот термоэффективна, прочна и проста в монтаже. Ворота серии RSD01LUX можно заказать на всей территории России со сроком исполнения заказа от 1 часа

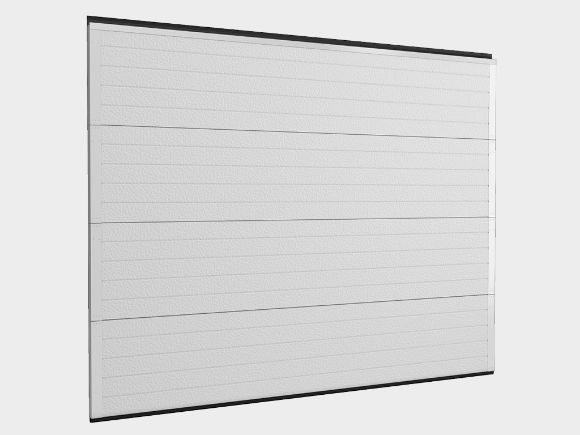

Секционные ворота RSD01LUX внешняя сторона
Внешняя сторона секционных ворот


Секционные ворота RSD01LUX внутренняя сторона
Внутренняя сторона секционных ворот


Зона применения

Частный сектор: объекты с повышенными требованиями к коррозионной стойкости и сроку эксплуатации ворот


Преимущества

Конструкция

1. Ригель вертикальный
2. Вертикальная направляющая
3. Нижний изгиб горизонтальной направляющей
4. Верхний изгиб горизонтальной направляющей
5. С-профиль
6. Кронштейн крепления к потолку

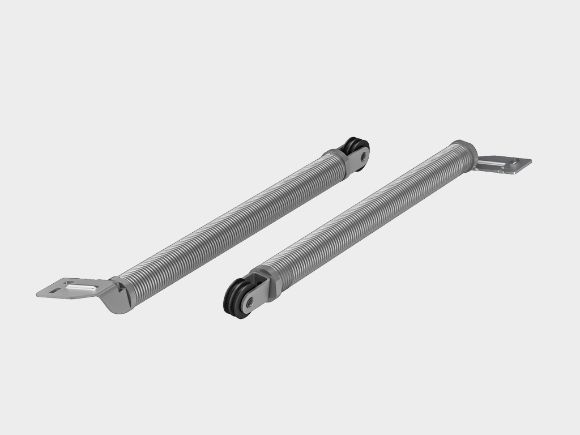

7. Система уравновешивания полотна — пружины растяжения
8. Кронштейн крепления направляющей
9. Кронштейн крепления нижнего изгиба
10. Кронштейн крепления верхнего изгиба
11. Пластина крепления горизонтальных направляющих
12. Верхний профиль с уплотнителем
13. Нижний профиль с уплотнителем
14. Верхний опорный кронштейн
15. Опора с роликодержателем и роликом
16. Нижний угловой кронштейн
17. Петля

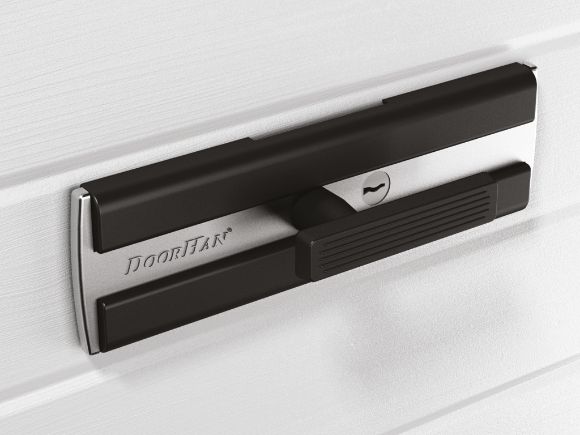

18. Ручка

Подготовка строительного объекта

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого до правого края проема);
h — притолока (расстояние от верха проема до потолка) min 110 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 100 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями

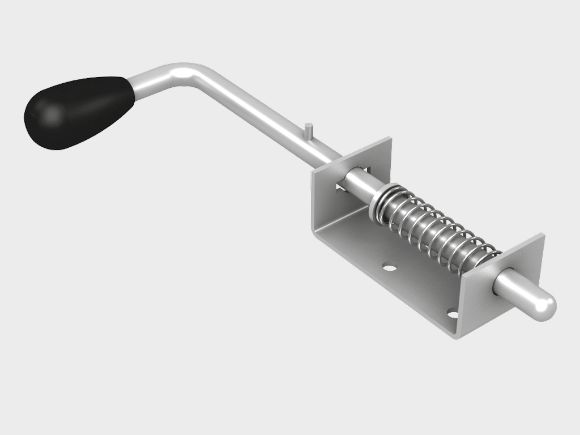

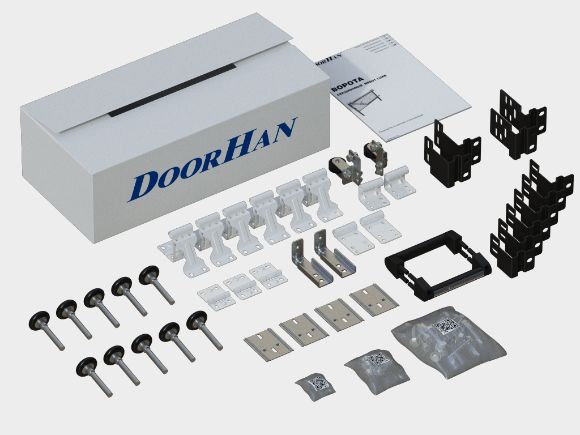

Базовая и Дополнительная комплектация
